Bộ nguồn tổ ong là gì? Cấu tạo và nguyên lý chuyển đổi điện áp
Bộ nguồn tổ ong — tên gọi phổ biến trong tiếng Việt của switching power supply (nguồn xung) — là thiết bị chuyển đổi điện áp xoay chiều từ lưới điện thành điện áp một chiều ổn định (thường là 24VDC hoặc 12VDC) để cấp nguồn cho các thiết bị điều khiển trong tủ điện công nghiệp như PLC, relay, và cảm biến.
Đây là thiết bị gần như bắt buộc có mặt trong mọi tủ điện tự động hóa hiện đại, thay thế hoàn toàn cho các loại nguồn tuyến tính cồng kềnh, kém hiệu suất trước đây. Bài viết giải thích cấu tạo, nguyên lý chuyển đổi điện áp của bộ nguồn tổ ong, và làm rõ hai vấn đề kỹ thuật viên hay gặp: hiện tượng sụt áp khi chạy tải nặng, và cách đấu nối song song hai bộ nguồn đúng kỹ thuật.
Bộ nguồn tổ ong là gì, dùng để làm gì
Bộ nguồn tổ ong đóng vai trò cấp nguồn DC ổn định cho toàn bộ hệ thống điều khiển trong tủ điện — từ PLC, relay trung gian, tới các loại cảm biến (như cảm biến tiệm cận) vốn phần lớn hoạt động ở điện áp DC24V. So với việc cấp nguồn trực tiếp từ biến áp thông thường kèm mạch chỉnh lưu rời rạc, bộ nguồn tổ ong tích hợp sẵn toàn bộ mạch chuyển đổi, ổn áp và bảo vệ trong một khối gọn nhẹ, hiệu suất cao — thường đạt 88-94%, cao hơn đáng kể so với nguồn tuyến tính truyền thống.

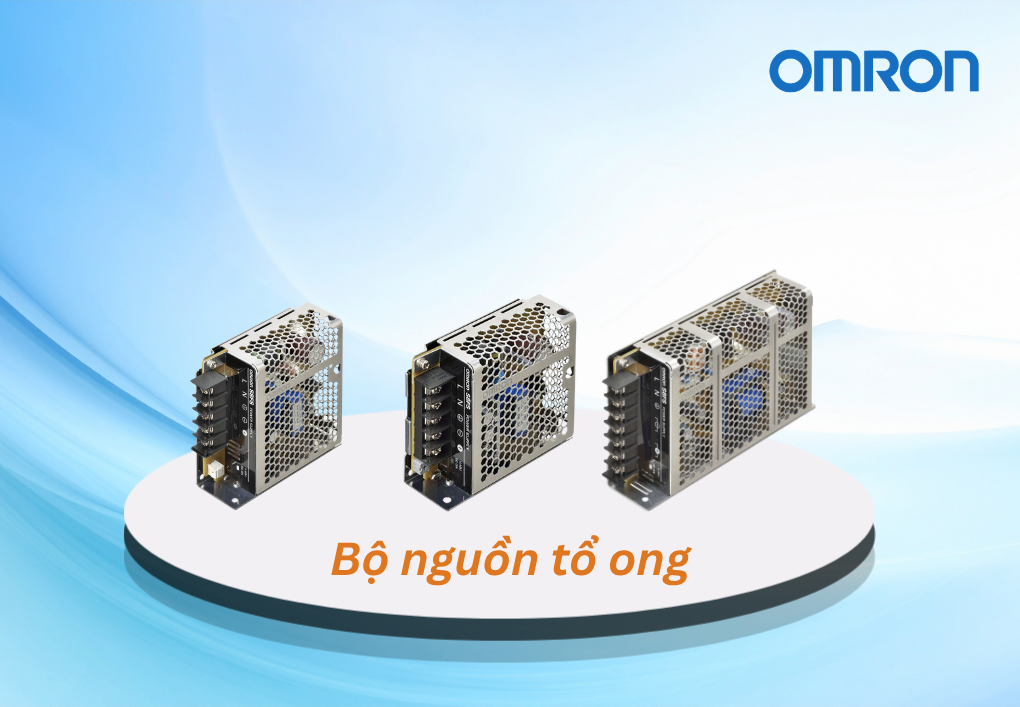

Vì sao gọi là “nguồn tổ ong”
Tên gọi dân dã “nguồn tổ ong” xuất phát từ đặc điểm cấu tạo vỏ ngoài: vỏ kim loại được đục lỗ theo dạng tổ ong (honeycomb) để cải thiện đáng kể hiệu quả tản nhiệt cho các linh kiện công suất bên trong. Nhiều model công nghiệp còn có vỏ gia cố, phủ lớp chống ẩm (conformal coating) để chịu được môi trường làm việc khắc nghiệt của nhà xưởng, và hỗ trợ dải điện áp đầu vào rộng (thường 85-264VAC, một số model hỗ trợ cả 90-375VDC) để hoạt động ổn định dù điện áp lưới dao động.

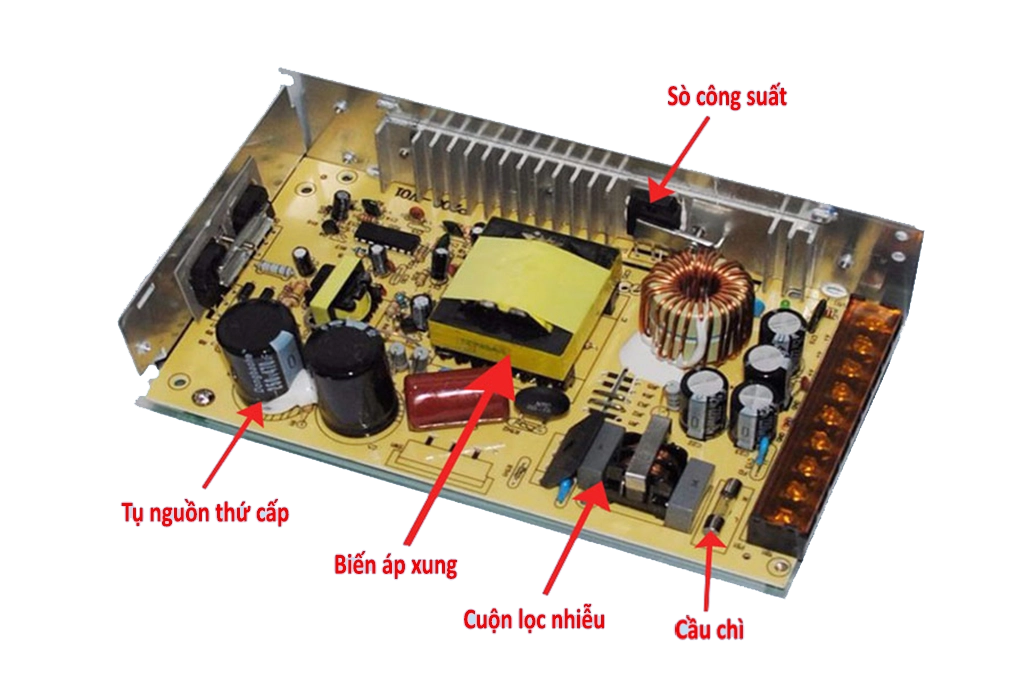

Cấu tạo & Sơ đồ khối
Một bộ nguồn tổ ong hoàn chỉnh gồm nhiều tầng mạch nối tiếp nhau, mỗi tầng đảm nhiệm một chức năng riêng trong quá trình chuyển đổi điện áp.
Tầng đầu vào — lọc EMI, chỉnh lưu, lọc
Tín hiệu điện áp xoay chiều từ lưới điện trước tiên đi qua mạch lọc nhiễu điện từ (EMI filter) để loại bỏ nhiễu tần số cao có thể ảnh hưởng ngược trở lại lưới điện hoặc gây nhiễu cho các thiết bị khác. Sau đó, mạch chỉnh lưu cầu diode (bridge rectifier) biến đổi điện áp xoay chiều thành điện áp một chiều dạng nhấp nhô, rồi tụ lọc làm phẳng thành điện áp một chiều tương đối ổn định — đây là điện áp DC ở mức cao (thường tương ứng biên độ đỉnh của điện áp lưới), chưa phải điện áp đầu ra cuối cùng.
Tầng chuyển đổi công suất và biến áp xung
Đây là trái tim của công nghệ nguồn xung: một transistor chuyển mạch tần số cao (thường là MOSFET hoặc IGBT) băm điện áp DC vừa chỉnh lưu thành xung điện áp xoay chiều tần số cao — dải tần số này có thể từ 20kHz tới vài MHz, cao hơn rất nhiều so với tần số lưới điện 50/60Hz. Nhờ tần số cao này, biến áp xung (transformer) dùng để hạ áp có thể được thiết kế nhỏ gọn hơn rất nhiều so với biến áp thông thường cùng công suất — đây chính là lý do bộ nguồn tổ ong luôn nhỏ gọn hơn đáng kể so với biến áp lõi sắt truyền thống dù cùng công suất đầu ra.
Sau khi qua biến áp xung, điện áp xoay chiều tần số cao ở phía thứ cấp được chỉnh lưu lại (thường dùng diode Schottky nhờ tốc độ chuyển mạch nhanh) và lọc bằng cuộn cảm/tụ điện để tạo ra điện áp một chiều ổn định ở đầu ra.
Mạch hồi tiếp và bảo vệ
Mạch hồi tiếp lấy mẫu điện áp đầu ra thực tế, đưa qua bộ khuếch đại sai lệch (error amplifier) so sánh với giá trị mong muốn, rồi phản hồi tín hiệu này về bộ điều khiển PWM (điều chế độ rộng xung) — bộ điều khiển này điều chỉnh chu kỳ đóng/mở (duty cycle) của transistor chuyển mạch để giữ điện áp đầu ra luôn ổn định bất kể biến động của điện áp đầu vào hay tải tiêu thụ. Song song đó, bộ nguồn tổ ong tích hợp các mạch bảo vệ: bảo vệ quá áp/thấp áp đầu vào, bảo vệ quá áp/thấp áp đầu ra, bảo vệ quá dòng đầu ra, và bảo vệ ngắn mạch đầu ra — các lớp bảo vệ này chính là nguyên nhân gây ra hiện tượng sụt áp khi tải nặng sẽ giải thích ở phần FAQ.
Nguyên lý chuyển đổi điện áp
Tổng hợp lại, nguyên lý hoạt động của bộ nguồn tổ ong gồm 5 bước:
(1) chỉnh lưu điện áp AC đầu vào thành DC nhấp nhô rồi lọc phẳng;
(2) băm điện áp DC thành xung tần số cao qua transistor chuyển mạch;
(3) hạ áp qua biến áp xung nhỏ gọn nhờ tần số cao;
(4) chỉnh lưu và lọc lại phía thứ cấp để tạo DC ổn định ở mức điện áp mong muốn;
(5) mạch hồi tiếp liên tục giám sát và điều chỉnh chu kỳ xung để bù trừ mọi biến động, giữ điện áp đầu ra luôn nằm trong dải cho phép.
Toàn bộ chu trình này lặp lại hàng nghìn tới hàng triệu lần mỗi giây (tương ứng tần số chuyển mạch), cho phép bộ nguồn tổ ong phản ứng gần như tức thời với thay đổi tải.
Các thông số kỹ thuật cần lưu ý khi chọn bộ nguồn tổ ong
Khi chọn bộ nguồn tổ ong cho một ứng dụng cụ thể, cần lưu ý các thông số sau: điện áp đầu ra (phổ biến nhất là 24VDC cho thiết bị công nghiệp), dòng điện định mức (công suất = điện áp × dòng điện, nên chọn dư khoảng 20-30% so với tổng tải thực tế thay vì chọn sát công suất tối đa), dải điện áp đầu vào cho phép (quan trọng ở khu vực có điện áp lưới dao động mạnh), hiệu suất chuyển đổi (càng cao càng tiết kiệm điện và tỏa ít nhiệt), và cơ chế bảo vệ quá tải tích hợp — theo tài liệu kỹ thuật ngành, các cơ chế bảo vệ phổ biến gồm:
| Cơ chế bảo vệ | Hành vi khi kích hoạt |
|---|---|
| Foldback Current Limiting | Dòng ra giảm xuống khoảng 20% dòng định mức; giảm tuyến tính cả điện áp lẫn dòng điện để tránh hỏng nguồn |
| Constant Current Limiting | Dòng ra giữ ổn định trong dải quy định, điện áp ra giảm xuống mức thấp hơn để đảm bảo vận hành an toàn |
| Over Power Limiting | Công suất ra giữ không đổi; khi tải tăng, điện áp ra giảm theo tỷ lệ tương ứng |
| Hiccup Current Limiting | Điện áp/dòng ra nhấp nháy ON-OFF lặp lại liên tục khi bảo vệ kích hoạt |
| Shut Off | Ngắt hoàn toàn điện áp/dòng ra khi tải vượt ngưỡng bảo vệ |
Một số model kết hợp nhiều cơ chế bảo vệ cùng lúc (ví dụ Constant Current Limiting kết hợp Shut Off) để tối ưu cả độ an toàn lẫn khả năng phục hồi sau sự cố.
FAQ — Câu hỏi thường gặp
Tại sao nguồn tổ ong bị sụt áp khi chạy tải nặng?
Đây thường là hành vi bảo vệ CÓ CHỦ ĐÍCH của mạch bảo vệ quá tải, không phải lúc nào cũng là dấu hiệu hỏng hóc. Khi dòng tải tiêu thụ tiến gần hoặc vượt quá dòng định mức của nguồn, mạch bảo vệ sẽ kích hoạt theo một trong các cơ chế đã liệt kê ở trên — phổ biến nhất là Constant Current Limiting (giữ dòng ổn định, giảm điện áp) hoặc Foldback Current Limiting (giảm cả điện áp lẫn dòng) — nhằm bảo vệ các linh kiện công suất bên trong khỏi hư hỏng do quá nhiệt hoặc quá dòng.
Cần phân biệt rõ hai tình huống: sụt áp NHẸ và tạm thời khi tải tăng đột ngột (đây là phản ứng chuyển tiếp bình thường của mạch hồi tiếp, điện áp sẽ phục hồi nhanh trong vài mili giây) khác với sụt áp SÂU và kéo dài (dấu hiệu tải thực tế đã vượt ngưỡng công suất định mức của nguồn, cần giảm bớt tải đang kết nối hoặc thay thế bằng nguồn có công suất lớn hơn). Nếu sụt áp xảy ra ngay cả khi tải chưa gần chạm ngưỡng công suất định mức, nên nghi ngờ nguồn đã xuống cấp (tụ lọc bị khô, giảm điện dung theo thời gian sử dụng) và cần kiểm tra/thay thế.
Làm sao để đấu nối song song hai bộ nguồn tăng công suất?
Mục đích chính của việc đấu song song là tăng tổng dòng điện (công suất) khả dụng cho tải. Tuy nhiên, không phải bộ nguồn tổ ong nào cũng đấu song song được an toàn — tính năng “current sharing” (chia sẻ dòng đều giữa các nguồn khi đấu song song) theo tài liệu kỹ thuật ngành thường chỉ có trên các model công suất lớn, không có sẵn trên các model công suất nhỏ; với model nhỏ, giải pháp được khuyến nghị thường là chọn một nguồn công suất lớn hơn thay vì cố ghép nhiều nguồn nhỏ lại.
Khi đấu song song các model hỗ trợ current sharing, cần lưu ý: không nên ghép quá 4-6 bộ nguồn cùng lúc (tùy giới hạn cụ thể ghi trong tài liệu kỹ thuật từng model); chênh lệch điện áp đầu ra và trở kháng dây dẫn giữa các nguồn cần càng nhỏ càng tốt, thường dưới 0,2V, để dòng tải được chia đều thay vì dồn hết vào một nguồn; một số model có chân +S/-S (remote sense) dùng để giảm dao động điện áp ra không ổn định khi vận hành song song.
Cần lưu ý đấu song song để tăng công suất khác hoàn toàn với đấu dự phòng (redundancy) — thiết kế current sharing chủ động thường không có bảo vệ dòng ngược nên không phải giải pháp tốt cho mục đích dự phòng an toàn; nếu mục đích là dự phòng (một nguồn hỏng, nguồn còn lại vẫn đảm bảo tải), cần chọn đúng model có tính năng redundant chuyên dụng hoặc dùng module redundancy rời thay vì chỉ đấu song song thông thường.
Bộ nguồn tổ ong có thể dùng thay thế biến áp thường không?
Về chức năng cấp điện áp thấp hơn từ lưới điện, bộ nguồn tổ ong có thể thay thế biến áp thông thường trong nhiều ứng dụng, với ưu điểm vượt trội về kích thước nhỏ gọn, hiệu suất cao hơn, và đầu ra ổn định chính xác hơn nhiều nhờ mạch hồi tiếp tự động điều chỉnh — biến áp thường chỉ hạ áp thụ động, không tự điều chỉnh khi điện áp lưới hoặc tải thay đổi.
Tuy nhiên, với các ứng dụng đặc thù cần cách ly hoàn toàn về mặt cơ học/từ tính đơn giản mà không cần độ chính xác điện áp cao (như biến áp cách ly an toàn cho một số thiết bị cầm tay), biến áp lõi sắt truyền thống đôi khi vẫn được ưu tiên vì cấu tạo đơn giản, ít linh kiện điện tử có thể hỏng hơn.
Với phần lớn ứng dụng cấp nguồn DC ổn định cho thiết bị điều khiển công nghiệp hiện đại (PLC, relay, cảm biến), bộ nguồn tổ ong gần như đã thay thế hoàn toàn giải pháp biến áp + chỉnh lưu rời rạc truyền thống.
Tuổi thọ bộ nguồn tổ ong phụ thuộc vào yếu tố nào?
Yếu tố quyết định tuổi thọ lớn nhất thường là tụ điện lọc bên trong (đặc biệt tụ hóa/electrolytic capacitor) — loại linh kiện này có xu hướng khô dần và giảm điện dung theo thời gian, đặc biệt nhanh hơn khi làm việc ở nhiệt độ môi trường cao. Nhiệt độ môi trường lắp đặt ảnh hưởng trực tiếp và đáng kể tới tuổi thọ tổng thể — lắp đặt trong tủ điện kín, không có thông gió, hoặc gần các nguồn nhiệt khác (biến tần, động cơ) sẽ rút ngắn tuổi thọ đáng kể so với môi trường thoáng mát.
Mức tải vận hành thực tế so với công suất định mức cũng ảnh hưởng — vận hành liên tục gần sát công suất tối đa khiến linh kiện công suất luôn hoạt động ở nhiệt độ cao, giảm tuổi thọ so với vận hành ở mức tải vừa phải (thường khuyến nghị không vượt quá 70-80% công suất định mức trong vận hành liên tục dài hạn). Bụi bẩn tích tụ trên vỏ tổ ong cũng làm giảm hiệu quả tản nhiệt qua các lỗ thông gió theo thời gian, nên cần vệ sinh định kỳ.
Chọn công suất bộ nguồn tổ ong theo nguyên tắc nào?
Nguyên tắc cơ bản: tính tổng công suất tiêu thụ thực tế của tất cả thiết bị sẽ cấp nguồn từ bộ nguồn đó (cộng dòng điện định mức của từng thiết bị ở cùng điện áp DC), sau đó chọn bộ nguồn có công suất định mức lớn hơn tổng công suất tính toán khoảng 20-30% để có biên độ an toàn — tránh vận hành liên tục sát ngưỡng công suất tối đa vốn làm giảm tuổi thọ và dễ kích hoạt các cơ chế bảo vệ quá tải không cần thiết. Với hệ thống có khả năng mở rộng thêm thiết bị trong tương lai, nên tính dư thêm công suất dự phòng ngay từ đầu thay vì phải thay nguồn khi nâng cấp hệ thống sau này.
Cũng cần lưu ý dòng khởi động (inrush current) của một số tải đặc biệt (như tải có cuộn cảm/động cơ nhỏ) có thể cao hơn dòng vận hành bình thường trong khoảnh khắc đầu, nên với các ứng dụng này cần tham khảo thêm khả năng chịu quá tải tức thời của bộ nguồn thay vì chỉ tính theo dòng vận hành ổn định.
Kết luận
Bộ nguồn tổ ong chuyển đổi điện áp AC lưới điện thành DC ổn định qua chu trình chỉnh lưu-băm xung tần số cao-hạ áp qua biến áp xung nhỏ gọn-chỉnh lưu lại-hồi tiếp điều chỉnh, đạt hiệu suất cao hơn đáng kể so với nguồn tuyến tính truyền thống. Hiện tượng sụt áp khi tải nặng phần lớn là hành vi bảo vệ quá tải có chủ đích chứ không phải lỗi hỏng hóc — hiểu đúng các cơ chế bảo vệ giúp chẩn đoán chính xác khi nào cần giảm tải và khi nào cần thay nguồn công suất lớn hơn. Khi cần tăng công suất qua đấu song song nhiều nguồn, cần xác nhận tính năng current sharing của model đang dùng và tuân thủ đúng khuyến nghị kỹ thuật về số lượng, chênh lệch điện áp, thay vì chỉ đấu nối tùy tiện.
