Biến dòng CT và biến áp PT là gì? Chức năng trong đo lường

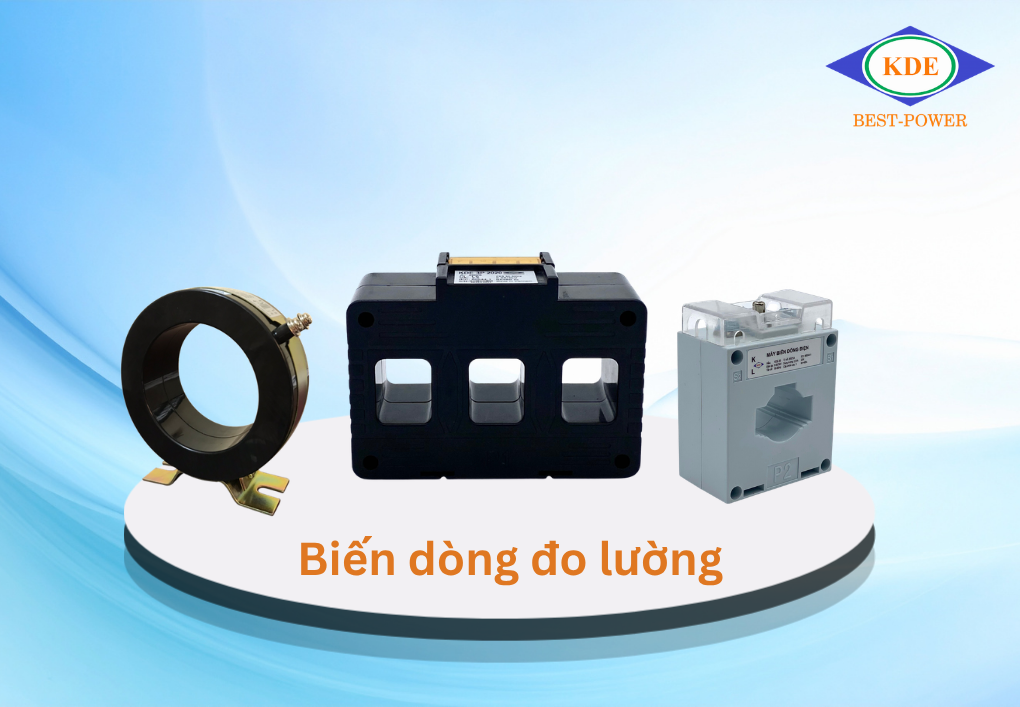

Biến dòng (CT — Current Transformer) và biến áp đo lường (PT/VT — Voltage Transformer) là hai thiết bị phụ dùng để nối vào mạch điện có dòng điện xoay chiều lớn hoặc điện áp cao, giúp việc đo lường bằng các dụng cụ đo thông thường (ampe kế, vôn kế, đồng hồ đo đa năng) có thể thực hiện được một cách an toàn. Đây là hai khí cụ điện nền tảng trong mọi hệ thống đo lường và bảo vệ điện công nghiệp, có mặt ở gần như mọi tủ điện tổng, trạm biến áp, hay hệ thống giám sát năng lượng. Bài viết giải thích cấu tạo, nguyên lý hoạt động, cách chọn tỷ số phù hợp, và làm rõ lý do vì sao tuyệt đối không được để hở mạch thứ cấp của biến dòng.
Biến dòng CT và biến áp PT là gì, dùng để làm gì
Cả hai thiết bị đều được chế tạo dựa trên nguyên lý tương tự máy biến áp điện lực — gồm lõi thép kỹ thuật điện và hai cuộn dây: cuộn sơ cấp nối với mạch điện cần đo, cuộn thứ cấp nối tới dụng cụ đo lường. Lõi thép và dây quấn thường được đặt trong bình kín đầy dầu cách điện với các thiết bị công suất lớn; loại nhỏ hơn được đặt gọn trong một hộp bảo vệ. Trong hệ thống đo lường điện công nghiệp, đồng hồ đo đa năng hầu như luôn đấu nối gián tiếp qua CT/PT thay vì đấu trực tiếp vào mạch điện áp/dòng lớn, vì đồng hồ đo được thiết kế để làm việc với dải điện áp/dòng điện thấp và an toàn hơn nhiều. Cùng tín hiệu dòng điện lấy từ CT này, bộ điều khiển của hệ thống tụ bù công suất phản kháng cũng dùng để tính toán hệ số công suất thực tế và quyết định thời điểm đóng thêm cấp tụ.
Vì sao không dùng trực tiếp dụng cụ đo với dòng/áp lớn
Dụng cụ đo lường thông thường (ampe kế, vôn kế, hay mạch đo bên trong đồng hồ điện tử) chỉ được thiết kế để chịu được dải dòng điện và điện áp nhỏ, an toàn cho cả thiết bị đo lẫn người vận hành. Nếu đấu trực tiếp dụng cụ đo vào mạch điện có dòng điện hàng trăm/nghìn ampe hoặc điện áp hàng nghìn volt, dụng cụ đo sẽ bị hỏng ngay lập tức, đồng thời tạo ra rủi ro an toàn nghiêm trọng cho người thao tác. CT và PT giải quyết vấn đề này bằng cách thu nhỏ dòng điện/điện áp thực tế theo một tỷ lệ chính xác và cố định, đưa về mức phù hợp để dụng cụ đo thông thường có thể đọc được an toàn, đồng thời cách ly về điện giữa mạch công suất lớn và mạch đo lường.
Cấu tạo & Sơ đồ đấu nối
Điểm khác biệt quan trọng nhất giữa CT và PT nằm ở cách đấu nối cuộn sơ cấp với mạch điện cần đo.
Biến dòng (CT) — đấu nối tiếp như ampe kế

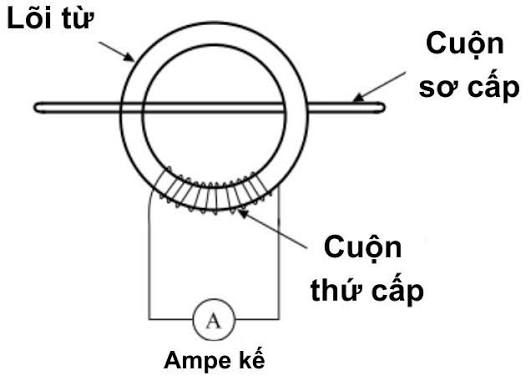

Biến dòng dùng để biến dòng điện lớn xuống dòng điện nhỏ, phù hợp để đo bằng dụng cụ đo thông thường. Cuộn sơ cấp của CT phải được nối TIẾP với mạch cần đo — đấu vào hai cực thường ký hiệu K và L — giống hệt cách mắc một ampe kế vào mạch điện. Về cấu tạo cuộn dây, cuộn sơ cấp có tiết diện dây to nhưng số vòng dây ít (đôi khi chỉ là một đoạn dây dẫn xuyên thẳng qua lõi từ), trong khi cuộn thứ cấp có tiết diện nhỏ hơn nhưng số vòng dây nhiều. Một số loại biến dòng còn được chế tạo với hai cuộn thứ cấp riêng biệt: một cuộn dành cho mạch đo lường (đồng hồ đo), cuộn còn lại dành riêng cho các khí cụ điện bảo vệ (relay bảo vệ quá dòng, relay so lệch).
Biến áp đo lường (PT) — đấu song song như vôn kế
Biến áp đo lường dùng để biến đổi điện áp cao xuống điện áp thấp, phục vụ đo lường bằng dụng cụ thông thường hoặc đưa tín hiệu vào mạch các thiết bị bảo vệ tự động. Ngược lại hoàn toàn với CT, cuộn sơ cấp của PT được nối SONG SONG với mạch đo — đấu vào hai cực thường ký hiệu U và V — giống hệt cách mắc một vôn kế vào mạch điện. Điện áp thứ cấp định mức của biến áp đo lường thường được thiết kế ở một trong hai mức chuẩn: 220V hoặc 110V, bất kể điện áp sơ cấp thực tế của lưới điện cần đo lớn tới đâu.
Nguyên lý hoạt động và tỷ số biến đổi
Với biến áp đo lường (PT), tỷ số biến đổi được tính theo công thức: U1/U2 = W1/W2 = ku, trong đó U1 là điện áp sơ cấp thực tế, U2 là điện áp thứ cấp đưa vào dụng cụ đo, W1 và W2 lần lượt là số vòng dây cuộn sơ cấp và thứ cấp, còn ku gọi là tỷ số máy biến áp đo lường. Với biến dòng (CT), tỷ số biến đổi tính theo công thức: I1/I2 = W2/W1 = kI, trong đó I1 là dòng điện sơ cấp thực tế của tải, I2 là dòng điện thứ cấp đưa vào dụng cụ đo, và kI gọi là tỷ số máy biến dòng — lưu ý công thức tỷ số dòng điện tỷ lệ NGHỊCH với tỷ số vòng dây (ngược chiều so với công thức điện áp), phản ánh đúng nguyên lý bảo toàn công suất biểu kiến giữa hai phía cuộn dây của máy biến áp.
Các thông số kỹ thuật cần lưu ý khi chọn biến dòng/biến áp đo lường
Khi chọn biến dòng cho một ứng dụng cụ thể, cần xác định đúng dòng điện định mức sơ cấp phù hợp với dòng điện tải lớn nhất dự kiến (không nên chọn quá dư thừa vì sẽ làm giảm độ chính xác đo lường ở dải tải thấp, cũng không nên chọn sát ngưỡng vì dễ gây quá tải khi tải biến động), và xác định dòng điện thứ cấp chuẩn khớp với thiết kế của dụng cụ đo đang sử dụng. Khi chọn biến áp đo lường, cần xác định đúng điện áp sơ cấp danh định khớp với cấp điện áp của lưới điện cần đo, và chọn điện áp thứ cấp (220V hoặc 110V) khớp với dải điện áp đầu vào của dụng cụ đo hoặc thiết bị bảo vệ đang kết nối. Với ứng dụng cần cả chức năng đo lường lẫn bảo vệ tự động, nên cân nhắc loại biến dòng có hai cuộn thứ cấp riêng biệt thay vì dùng chung một cuộn cho cả hai mục đích, giúp tránh nhiễu lẫn giữa tín hiệu đo lường (cần độ chính xác cao) và tín hiệu bảo vệ (cần phản ứng nhanh khi có sự cố).
FAQ — Câu hỏi thường gặp
Tại sao tuyệt đối không được để hở mạch thứ cấp của biến dòng (CT)?
Đây không chỉ là một quy tắc an toàn cần ghi nhớ mà có cơ chế vật lý cụ thể, suy trực tiếp từ chính cấu tạo cuộn dây của biến dòng. Cuộn thứ cấp của CT có số vòng dây nhiều hơn nhiều so với cuộn sơ cấp, và trong vận hành bình thường luôn được đấu với một tải có trở kháng rất thấp (ampe kế hoặc cuộn dòng của relay bảo vệ) — vì vậy về bản chất, CT hoạt động như một nguồn dòng cưỡng bức: dòng điện thứ cấp gần như cố định theo đúng tỷ số biến dòng, gần như không phụ thuộc vào tải thứ cấp trong điều kiện làm việc bình thường. Khi mạch thứ cấp bị hở đột ngột trong lúc dòng điện sơ cấp vẫn đang chạy qua (ví dụ tháo nhầm đầu nối dụng cụ đo khi CT đang có tải), toàn bộ sức từ động sinh ra từ cuộn sơ cấp không còn được cuộn thứ cấp cân bằng lại như bình thường nữa — lõi thép bị bão hòa từ sâu, từ thông biến thiên với tốc độ thay đổi cực nhanh qua mỗi chu kỳ dòng điện, sinh ra một suất điện động cảm ứng rất lớn trên cuộn thứ cấp (chính vì số vòng dây nhiều). Điện áp cảm ứng này có thể đạt tới mức nguy hiểm ở hai đầu cực hở mạch — đủ để gây điện giật nghiêm trọng nếu vô tình chạm phải, đồng thời có thể phá hủy lớp cách điện của chính cuộn dây. Vì vậy, quy tắc an toàn bắt buộc là phải đấu tắt (ngắn mạch) hai đầu cực thứ cấp của CT trước khi tháo hoặc thay thế dụng cụ đo đang kết nối, tuyệt đối không được để hở mạch trong khi dòng sơ cấp vẫn đang hoạt động.
Cách chọn tỷ số biến dòng phù hợp với tải?
Nguyên tắc chọn dựa trên công thức tỷ số biến dòng kI = I1/I2 = W2/W1 — cần chọn dòng điện định mức sơ cấp (I1) của CT phù hợp với dòng điện tải lớn nhất thực tế dự kiến của mạch cần đo, đồng thời đảm bảo dòng điện thứ cấp (I2) khớp đúng với dải đầu vào tiêu chuẩn của dụng cụ đo hoặc relay bảo vệ đang sử dụng. Nếu chọn dòng sơ cấp định mức quá cao so với dòng tải thực tế vận hành hàng ngày, dụng cụ đo sẽ chỉ hoạt động ở phần thấp của thang đo, làm giảm độ chính xác đọc số liệu; nếu chọn quá thấp so với dòng tải thực tế, CT có nguy cơ bị quá tải khi tải tăng đột biến. Với hệ thống có kế hoạch mở rộng công suất trong tương lai, nên cân nhắc chọn dòng sơ cấp định mức có biên độ dự phòng hợp lý ngay từ đầu, thay vì phải thay CT khi nâng cấp hệ thống về sau.
Biến dòng và biến áp đo lường khác nhau ở điểm nào khi đấu nối?
Khác biệt căn bản và dễ ghi nhớ nhất là cách đấu cuộn sơ cấp: biến dòng đấu NỐI TIẾP với mạch điện cần đo (giống hệt cách mắc ampe kế — toàn bộ dòng điện tải phải chạy qua cuộn sơ cấp của CT), trong khi biến áp đo lường đấu SONG SONG với mạch điện cần đo (giống hệt cách mắc vôn kế — chỉ trích một phần nhỏ dòng điện để tạo tín hiệu đo, không chen ngang vào đường dẫn dòng tải chính). Nhầm lẫn cách đấu giữa hai loại thiết bị này là lỗi nghiêm trọng: đấu biến dòng theo kiểu song song (như vôn kế) sẽ không tạo ra tín hiệu đo đúng vì CT cần dòng điện chạy xuyên qua cuộn sơ cấp; ngược lại, đấu biến áp đo lường theo kiểu nối tiếp (như ampe kế) vào mạch điện áp cao có thể gây sự cố nghiêm trọng cho cả thiết bị lẫn hệ thống.
Vì sao biến dòng có tới 2 cuộn thứ cấp?
Một số loại biến dòng được chế tạo với hai cuộn thứ cấp riêng biệt nhằm tách bạch hai mục đích sử dụng khác nhau: một cuộn dành riêng cho mạch đo lường (kết nối tới đồng hồ đo, cần độ chính xác cao và ổn định trong dải tải bình thường), cuộn còn lại dành riêng cho các khí cụ điện bảo vệ như relay bảo vệ quá dòng (cần phản ứng nhanh và chính xác ngay cả ở dải dòng sự cố rất cao, vượt xa dải đo bình thường) — bản thân mạch điện tử xử lý tín hiệu bên trong các relay bảo vệ này cũng cần nguồn DC ổn định để hoạt động, thường được cấp từ cùng bộ nguồn tổ ong chung của tủ điện. Nếu dùng chung một cuộn thứ cấp cho cả hai mục đích, đặc tính kỹ thuật tối ưu cho đo lường (độ chính xác cao ở dải tải bình thường) và đặc tính tối ưu cho bảo vệ (phản ứng đúng ở dải dòng sự cố cực cao) sẽ xung đột với nhau, khó đạt được cả hai mục tiêu cùng lúc trên cùng một cuộn dây.
Điện áp thứ cấp định mức của biến áp đo lường thường là bao nhiêu?
Theo tiêu chuẩn phổ biến trong ngành, điện áp thứ cấp định mức của biến áp đo lường thường được thiết kế ở một trong hai mức: 220V hoặc 110V — bất kể điện áp sơ cấp thực tế của lưới điện cần đo là bao nhiêu (có thể lên tới hàng nghìn hoặc hàng chục nghìn volt ở lưới trung/cao thế). Việc chuẩn hóa điện áp thứ cấp về một trong hai mức cố định này giúp các dụng cụ đo lường và thiết bị bảo vệ tự động được thiết kế theo chuẩn chung, không cần tùy biến riêng cho từng cấp điện áp sơ cấp khác nhau — chỉ cần chọn đúng tỷ số biến đổi (ku) phù hợp với cấp điện áp sơ cấp thực tế của từng vị trí lắp đặt.
Kết luận
Biến dòng (CT) và biến áp đo lường (PT) là hai thiết bị phụ thu nhỏ dòng điện/điện áp thực tế theo tỷ lệ chính xác, giúp dụng cụ đo lường thông thường hoạt động an toàn với mạch điện công suất lớn — khác biệt cốt lõi nằm ở cách đấu nối cuộn sơ cấp (CT nối tiếp như ampe kế, PT song song như vôn kế). Hiểu đúng cơ chế vật lý vì sao hở mạch thứ cấp CT gây nguy hiểm (xuất phát từ chính đặc tính nguồn dòng cưỡng bức và số vòng dây thứ cấp lớn) giúp kỹ thuật viên tuân thủ quy tắc an toàn một cách có ý thức thay vì chỉ làm theo thói quen. Khi chọn CT/PT cho một ứng dụng cụ thể, cần tính toán đúng tỷ số biến đổi phù hợp với dòng/áp thực tế của tải, đồng thời cân nhắc nhu cầu tách riêng cuộn đo lường và cuộn bảo vệ nếu hệ thống cần cả hai chức năng.
