Đồng hồ đo đa năng công nghiệp là gì? Cấu tạo và cách đọc

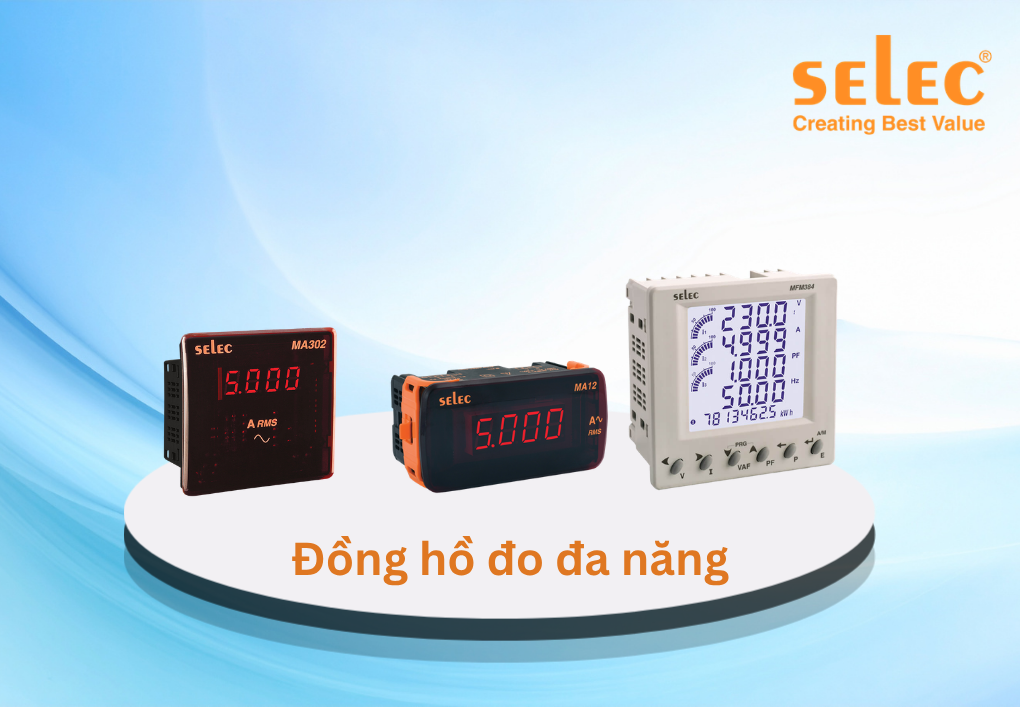

Đồng hồ đo đa năng công nghiệp (multifunction power meter) là thiết bị đo lường tích hợp, cho phép đọc đồng thời nhiều thông số điện trên cùng một màn hình — điện áp, dòng điện, công suất, hệ số công suất, tần số, và điện năng tiêu thụ tích lũy (kWh) — thay vì cần nhiều đồng hồ đo riêng lẻ cho từng thông số như trước đây.

Thiết bị này gần như bắt buộc có mặt trong tủ điện tổng của nhà máy, tòa nhà, hoặc trạm biến áp để giám sát tình trạng vận hành lưới điện và tính toán chi phí tiêu thụ. Bài viết giải thích cấu tạo, nguyên lý đo của đồng hồ đo đa năng, và làm rõ hai vấn đề kỹ thuật viên hay gặp: nguyên nhân gây sai số kWh do đấu ngược dây, và cách cài đặt hệ số CT.

Đồng hồ đo đa năng là gì, dùng để làm gì

Đồng hồ đo đa năng lấy tín hiệu điện áp và dòng điện thực tế của mạch điện cần giám sát, xử lý qua vi mạch điện tử, rồi hiển thị đồng thời nhiều thông số đo được trên một màn hình duy nhất.

Ứng dụng phổ biến nhất là giám sát tủ điện tổng của nhà máy hoặc tòa nhà — theo dõi điện áp/dòng điện từng pha để phát hiện sớm tình trạng mất cân bằng tải, giám sát hệ số công suất để tránh bị phạt tiền điện do cosφ thấp (chính hệ số này quyết định khi nào cần đóng thêm cấp tụ bù công suất phản kháng), và ghi nhận điện năng tiêu thụ để đối chiếu với hóa đơn điện hoặc phân bổ chi phí giữa các khu vực sản xuất khác nhau trong cùng nhà máy.

Đồng hồ đo đa năng khác đồng hồ đo điện dân dụng ở điểm nào

Đồng hồ điện dân dụng (công tơ điện) thường chỉ đo và hiển thị một thông số duy nhất — điện năng tiêu thụ (kWh) — phục vụ mục đích tính tiền điện đơn giản. Đồng hồ đo đa năng công nghiệp đo và hiển thị đồng thời nhiều thông số (điện áp, dòng điện, công suất tác dụng, công suất phản kháng, hệ số công suất, tần số, kWh từng pha và tổng), đồng thời hầu hết đều tích hợp cổng truyền thông để kết nối giám sát từ xa — đáp ứng nhu cầu phân tích chất lượng điện năng và quản lý năng lượng phức tạp hơn nhiều so với nhu cầu tính tiền điện đơn thuần của hộ dân dụng.

Cấu tạo & Sơ đồ đấu nối

Một đồng hồ đo đa năng công nghiệp gồm các khối chính: ngõ vào nhận tín hiệu điện áp/dòng điện, bộ xử lý tín hiệu số, và màn hình hiển thị kèm các cổng giao tiếp.

Ngõ vào điện áp và ngõ vào dòng điện (qua biến dòng CT)

Ngõ vào điện áp thường đấu trực tiếp với lưới điện (với điện áp hạ thế) hoặc qua biến áp đo lường (PT/VT) với lưới điện trung thế — bên trong đồng hồ, mạch chia áp theo tỷ lệ cố định (thường trong khoảng 400:1 đến 600:1) đưa điện áp cao về mức phù hợp với bộ chuyển đổi tín hiệu, kèm theo bộ lọc chống nhiễu tần số cao.

Ngõ vào dòng điện hầu hết đấu qua biến dòng (CT — Current Transformer) — CT tạo ra một dòng điện thứ cấp tỷ lệ chính xác với dòng điện sơ cấp thực tế đi qua (phổ biến quy đổi về 1A hoặc 5A ở phía thứ cấp dù dòng sơ cấp có thể lên tới hàng trăm/nghìn ampere); một số model đồng hồ công suất nhỏ dùng điện trở shunt đo trực tiếp sụt áp tỷ lệ với dòng điện thay vì dùng CT.

Bộ xử lý tín hiệu và màn hình hiển thị

Tín hiệu điện áp và dòng điện tương tự sau khi qua các mạch điều hòa tín hiệu được đưa vào bộ chuyển đổi tương tự-số (ADC), rồi chuyển tới vi xử lý (thường dùng kiến trúc DSP — xử lý tín hiệu số) để tính toán các thông số điện. Màn hình hiển thị (phổ biến dạng LCD) cho phép người vận hành đọc trực tiếp các giá trị đo được, cùng các nút chức năng dùng để cài đặt thông số (như hệ số CT, hệ số PT) hoặc chuyển đổi giữa các màn hình hiển thị khác nhau.

Đồng hồ đo đa năng hiện đại còn tích hợp ngõ ra relay (dùng kích hoạt cảnh báo hoặc điều khiển thiết bị khác khi thông số vượt ngưỡng) và cổng truyền thông (RS-485 với giao thức Modbus, Ethernet, hoặc kết nối không dây) để kết nối với hệ thống SCADA, BMS, hoặc máy tính giám sát trung tâm. Giống như hầu hết thiết bị điều khiển khác trong tủ điện, mạch vi xử lý và màn hình của đồng hồ đo đa năng cần nguồn DC ổn định (thường 24VDC) để hoạt động — trong thực tế thường được cấp từ cùng một bộ nguồn tổ ong chung của tủ điện, chứ không phải nguồn riêng biệt.

Nguyên lý chuyển đổi/bù tải — cách đồng hồ tính công suất và điện năng

Vi xử lý bên trong đồng hồ liên tục nhận các mẫu tín hiệu điện áp và dòng điện từ bộ ADC theo thời gian thực, sau đó nhân giá trị điện áp với giá trị dòng điện tại cùng thời điểm lấy mẫu, rồi tích lũy các giá trị này theo thời gian — quá trình này diễn ra hàng nghìn lần mỗi giây, cho phép tính ra công suất tức thời (W) chính xác kể cả với dạng sóng điện áp/dòng điện không hoàn toàn hình sin (phổ biến trong môi trường công nghiệp có nhiều tải phi tuyến như biến tần, bộ chỉnh lưu).

Điện năng tiêu thụ tích lũy (kWh) được tính bằng cách cộng dồn liên tục giá trị công suất tức thời theo thời gian. Nhờ cơ chế tính toán liên tục này, đồng hồ đo đa năng có thể hiển thị gần như theo thời gian thực toàn bộ các thông số: điện áp, dòng điện, công suất tác dụng, công suất phản kháng, hệ số công suất, tần số, và điện năng tích lũy.

Các thông số kỹ thuật cần lưu ý khi chọn đồng hồ đo đa năng

Khi chọn đồng hồ đo đa năng cho một ứng dụng cụ thể, cần lưu ý: dải điện áp/dòng điện đo được phù hợp với hệ thống điện thực tế (1 pha, 3 pha 3 dây, hay 3 pha 4 dây), độ chính xác đo lường (quan trọng nếu dùng để tính tiền điện hoặc phân bổ chi phí giữa các khu vực), khả năng tương thích với loại CT/PT đang có sẵn trong tủ điện, số lượng và loại cổng truyền thông cần thiết cho hệ thống giám sát tập trung, và số lượng ngõ ra relay cần dùng cho mục đích cảnh báo/điều khiển tự động.

Với hệ thống điện 3 pha 4 dây (phổ biến trong công nghiệp), cần đảm bảo đồng hồ có đủ 3 kênh CT tương ứng 3 pha, cùng khả năng đấu chính xác điện áp tham chiếu cho cả 3 pha.

FAQ — Câu hỏi thường gặp

Đồng hồ đo sai thông số công suất tiêu thụ (kWh) do đấu ngược dây nào?

Nguyên nhân phổ biến nhất là đấu ngược cực tính của biến dòng CT (đảo P1/P2) — cực P1 (sơ cấp) đáng lẽ phải hướng về phía nguồn cấp điện, cực P2 hướng về phía tải, nhưng khi lắp ngược chiều sẽ khiến đồng hồ đọc sai công suất, thậm chí hiển thị giá trị âm. Cơ chế toán học cụ thể trong hệ thống 3 pha 4 dây (loại phổ biến nhất trong công nghiệp):

Nếu CỰC TÍNH của chỉ 1 pha CT bị đảo, đồng hồ chỉ đọc được khoảng 1/3 giá trị điện năng thực tế — nghĩa là khoảng 2/3 sản lượng tiêu thụ thực tế bị đo thiếu (đây là điểm dễ hiểu nhầm, vì nhiều người nghĩ đảo cực tính 1 pha sẽ gây sai hoàn toàn hoặc chỉ ảnh hưởng nhỏ, thực tế mức sai lệch rất lớn dù chỉ 1 trong 3 pha bị đảo).

Nếu 2 pha CT cùng lúc bị đảo cực, đồng hồ có thể hiển thị giá trị âm hoàn toàn. Một nguyên nhân khác ít được chú ý hơn: ngay cả khi từng CT được lắp đúng cực tính riêng lẻ, nếu thứ tự pha CT (L1/L2/L3) không khớp chính xác với thứ tự pha điện áp tương ứng đưa vào đồng hồ, kết quả vẫn là sai hệ số công suất và sai kWh — vì đồng hồ tính công suất dựa trên tích của đúng cặp điện áp-dòng điện cùng pha, đấu lệch pha sẽ làm phép nhân này không còn chính xác dù bản thân từng CT không có vấn đề gì.

Cách cài đặt hệ số CT trên đồng hồ?

Hệ số CT (CT ratio) xác định mức độ dòng điện được thu nhỏ từ phía sơ cấp (dòng thực tế của tải) xuống phía thứ cấp (dòng đưa vào đồng hồ đo) — cần cài đặt đúng theo tỷ số ghi trên nhãn của biến dòng đang sử dụng.

Ví dụ, nếu biến dòng có nhãn ghi tỷ số 100A:5A (nghĩa là khi dòng sơ cấp là 100A thì dòng thứ cấp ra đúng 5A), hệ số CT cần cài trên đồng hồ là 20 (100 chia 5). Nếu dây dẫn sơ cấp chỉ xuyên qua lõi biến dòng đúng một vòng theo cách lắp đặt tiêu chuẩn, hệ số CT tính trực tiếp theo dòng định mức ghi trên nhãn biến dòng như ví dụ trên; số vòng dây xuyên qua lõi biến dòng (nếu lắp đặt nhiều hơn 1 vòng để tăng độ nhạy với dòng nhỏ) chính là số lần cần nhân thêm vào hệ số tính toán ban đầu.

Cài sai hệ số CT sẽ khiến mọi giá trị dòng điện, công suất, và điện năng hiển thị trên đồng hồ đều sai theo đúng tỷ lệ chênh lệch giữa hệ số cài đặt và hệ số thực tế của biến dòng đang dùng — dù bản thân việc đấu nối dây hoàn toàn chính xác.

Làm sao biết CT đã đấu đúng cực tính hay chưa?

Cách kiểm tra thực tế đơn giản nhất: sau khi cấp điện với một tải đã biết trước đang hoạt động (ví dụ động cơ hoặc thiết bị đang tiêu thụ điện bình thường), quan sát chỉ số kWh trên đồng hồ — chỉ số này phải tăng dần (đếm lên) theo thời gian, phản ánh đúng việc tải đang tiêu thụ điện năng. Nếu chỉ số kWh đếm lùi (giảm dần) hoặc đồng hồ hiển thị công suất mang giá trị âm dù tải đang tiêu thụ điện bình thường, đó là dấu hiệu rõ ràng cho thấy một hoặc nhiều CT đã bị đấu đảo cực tính, cần cắt điện và kiểm tra lại chiều đấu P1/P2 của từng CT theo đúng quy tắc: P1 hướng về phía nguồn cấp, P2 hướng về phía tải.

Đồng hồ đo đa năng có kết nối được với hệ thống giám sát trung tâm không?

Có. Hầu hết đồng hồ đo đa năng công nghiệp hiện đại đều tích hợp sẵn cổng truyền thông — phổ biến nhất là RS-485 với giao thức Modbus, bên cạnh đó nhiều model cao cấp hơn còn hỗ trợ Ethernet hoặc kết nối không dây. Nhờ khả năng này, dữ liệu đo được từ nhiều đồng hồ rải rác trong các tủ điện khác nhau của nhà máy có thể được thu thập tập trung về một hệ thống SCADA, BMS (Building Management System), hoặc PLC để giám sát, phân tích xu hướng tiêu thụ điện năng, và cảnh báo sớm khi phát hiện bất thường (mất cân bằng tải, hệ số công suất thấp, quá tải) — thay vì phải kiểm tra thủ công từng đồng hồ đặt rải rác trong nhà máy.

Tại sao tuyệt đối không được để hở mạch thứ cấp của CT khi đang đo?

Biến dòng CT hoạt động như một nguồn dòng điện không đổi (constant current source) chứ không phải nguồn điện áp — khi dòng điện sơ cấp vẫn đang chạy qua mà mạch thứ cấp của CT bị hở mạch đột ngột (ví dụ tháo nhầm đầu nối đồng hồ đo khi CT đang có tải), lõi từ bên trong CT sẽ bị bão hòa từ hoàn toàn, sinh ra điện áp cực cao ở hai đầu cực thứ cấp — có thể lên tới hàng trăm, thậm chí hàng nghìn volt.

Mức điện áp này cực kỳ nguy hiểm, có thể gây điện giật chết người nếu chạm phải, đồng thời có thể phá hủy lớp cách điện của chính CT hoặc các thiết bị đấu nối lân cận. Vì vậy, quy tắc an toàn bắt buộc khi cần tháo hoặc thay thế đồng hồ đo đang đấu qua CT là phải đấu tắt (ngắn mạch) hai đầu cực thứ cấp của CT trước khi tháo đồng hồ ra khỏi mạch, tuyệt đối không được để hở mạch thứ cấp CT trong khi dòng sơ cấp vẫn đang hoạt động.

Kết luận

Đồng hồ đo đa năng công nghiệp đo và hiển thị đồng thời nhiều thông số điện dựa trên nguyên lý lấy mẫu điện áp-dòng điện liên tục qua ADC rồi tính toán bằng vi xử lý, với ngõ vào dòng điện hầu hết đấu qua biến dòng CT. Hiểu đúng cơ chế toán học của việc đấu ngược cực tính CT (đặc biệt mức độ sai lệch nghiêm trọng dù chỉ 1 pha bị đảo trong hệ 3 pha 4 dây) giúp kỹ thuật viên chẩn đoán nhanh khi gặp số liệu bất thường, thay vì nghi ngờ nhầm đồng hồ bị lỗi. Khi lắp đặt và cài đặt, cần đặc biệt lưu ý cài đúng hệ số CT theo nhãn biến dòng thực tế, kiểm tra chiều đếm kWh để xác nhận cực tính đúng, và tuyệt đối tuân thủ quy tắc an toàn không để hở mạch thứ cấp CT khi dòng sơ cấp vẫn đang hoạt động.
