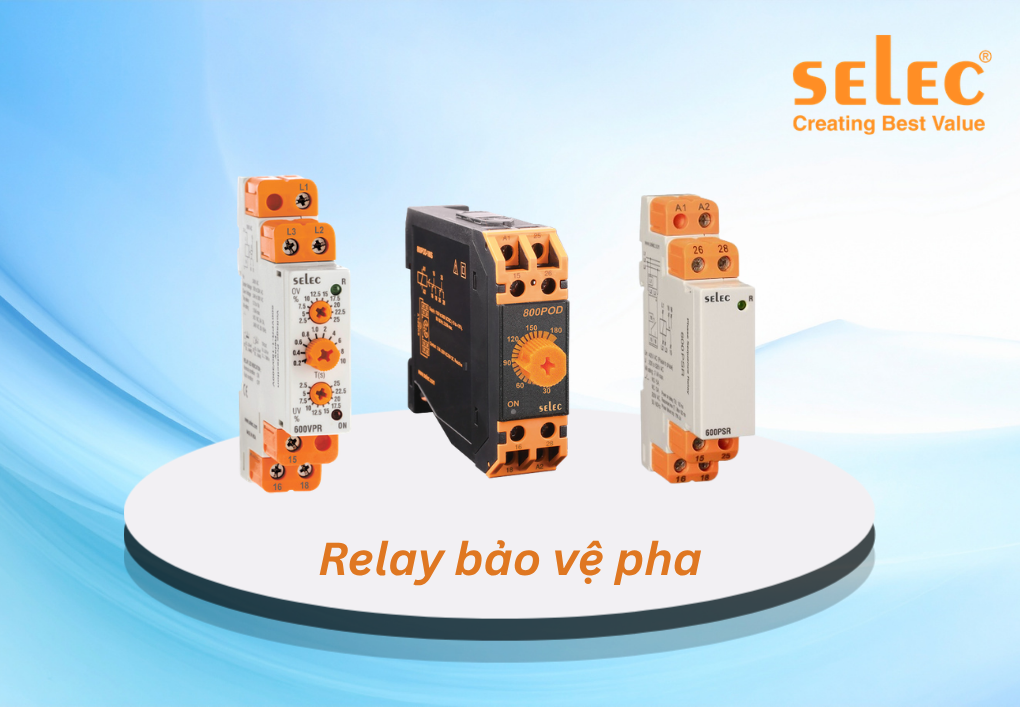

Relay bảo vệ pha là gì? Nguyên lý bảo vệ mất pha, đảo pha
Relay bảo vệ pha là thiết bị giám sát liên tục điện áp và thứ tự của cả ba pha trong hệ thống điện, có nhiệm vụ phát hiện và cảnh báo (hoặc tự động ngắt mạch) khi xảy ra một trong ba loại sự cố phổ biến: mất pha (một hoặc nhiều pha bị mất điện áp), đảo pha (thứ tự đấu dây các pha bị sai), hoặc sụt áp (điện áp tụt xuống dưới ngưỡng an toàn dù vẫn đủ cả ba pha). Đây là thiết bị bảo vệ gần như bắt buộc với mọi động cơ 3 pha công suất từ trung bình trở lên, vì các sự cố về pha có thể gây hư hỏng nghiêm trọng cho động cơ chỉ trong thời gian rất ngắn. Bài viết giải thích cấu tạo, nguyên lý hoạt động của relay bảo vệ pha, và làm rõ vì sao đôi khi điện lưới có vẻ đủ 3 pha nhưng relay vẫn báo lỗi.
Relay bảo vệ pha là gì, dùng để làm gì
Relay bảo vệ pha đóng vai trò như một lớp bảo vệ đầu vào cho toàn bộ hệ thống điện 3 pha — trước khi nguồn điện được cấp cho động cơ hoặc thiết bị tải, relay sẽ kiểm tra liên tục xem cả ba pha có đang ở trạng thái bình thường hay không (đủ điện áp, đúng thứ tự pha, không sụt áp quá mức). Nếu phát hiện bất thường, relay sẽ tác động ngay lập tức để ngăn nguồn điện cấp cho thiết bị tải, tránh để động cơ hoặc máy móc vận hành trong điều kiện điện bất thường có thể gây hư hỏng.
Vì sao động cơ 3 pha cần bảo vệ mất pha và đảo pha
Khi động cơ 3 pha đang chạy mà bị mất một pha, hai pha còn lại vẫn cố gắng duy trì mô-men quay cho động cơ nhưng phải gánh dòng điện cao hơn nhiều so với bình thường — nếu không được ngắt kịp thời, tình trạng quá dòng kéo dài này sẽ nhanh chóng làm cháy cuộn dây động cơ. Với lỗi đảo pha, dù cả ba pha vẫn đủ điện áp bình thường nhưng thứ tự đấu sai khiến động cơ khởi động và quay theo chiều ngược lại hoàn toàn so với thiết kế — với các ứng dụng như bơm, băng tải, hay thang máy, chiều quay ngược có thể gây hư hỏng cơ khí nghiêm trọng hoặc thậm chí nguy hiểm cho người vận hành. Cả hai loại sự cố này đều xảy ra rất nhanh và khó phát hiện bằng mắt thường ngay từ đầu, nên cần thiết bị giám sát tự động liên tục.
Cấu tạo, sơ đồ chân & Phân loại
Nền tảng — rơ le điện áp cực đại và cực tiểu
Để hiểu nguyên lý của relay bảo vệ pha, cần bắt đầu từ nguyên lý cơ bản của rơ le điện áp — thiết bị nền tảng mà relay bảo vệ pha mở rộng thêm chức năng. Rơ le điện áp có cấu tạo tương tự rơ le dòng điện, nhưng cuộn dây có số vòng nhiều hơn và được mắc SONG SONG với mạch điện cần giám sát (khác với rơ le dòng điện luôn mắc nối tiếp). Có hai loại cơ bản: rơ le điện áp cực đại — ở điện áp bình thường, phần ứng của rơ le đứng yên, nhưng khi điện áp tăng vượt quá mức quy định, lực điện từ sinh ra sẽ thắng lực cản và rơ le tác động; và rơ le điện áp cực tiểu — ngược lại, ở điện áp bình thường phần ứng chịu lực điện từ giữ ở một vị trí nhất định, nhưng khi điện áp hạ xuống dưới mức quy định, lực cản thắng thế và phần ứng đóng (hoặc mở) các tiếp điểm để báo lỗi.
Mở rộng nguyên lý lên giám sát 3 pha đồng thời
Relay bảo vệ pha về bản chất áp dụng đúng nguyên lý rơ le điện áp cực đại/cực tiểu nói trên, nhưng lặp lại đồng thời cho CẢ BA PHA thay vì chỉ giám sát một pha đơn lẻ — mỗi pha được theo dõi bởi một mạch cảm biến điện áp độc lập, tích hợp chung trong một thiết bị duy nhất. Khi điện áp của bất kỳ pha nào giảm xuống dưới ngưỡng quy định (bao gồm cả trường hợp cực đoan là giảm về gần 0V — chính là hiện tượng mất pha), relay coi đó là tín hiệu lỗi và tác động bảo vệ. Bên cạnh việc giám sát độ lớn điện áp từng pha, nhiều dòng relay bảo vệ pha hiện đại còn tích hợp thêm mạch giám sát thứ tự pha (phase sequence) — kiểm tra xem ba pha có được đấu đúng trình tự quay hay không, độc lập hoàn toàn với việc kiểm tra độ lớn điện áp.
Sơ đồ đấu nối mạch điều khiển cơ bản — mạch duy trì

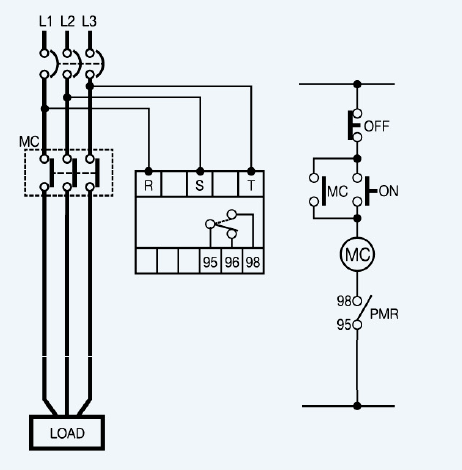

Trong một mạch điều khiển tiêu chuẩn, ba đầu vào của relay bảo vệ pha được đấu trực tiếp vào ba pha nguồn cần giám sát (L1, L2, L3), trong khi tiếp điểm đầu ra của relay (thường là loại thường đóng — NC, theo nguyên tắc an toàn fail-safe) được đấu nối tiếp vào mạch cấp nguồn cho cuộn dây của relay trung gian hoặc contactor chính điều khiển động cơ. Nhờ cách đấu này, chỉ khi relay bảo vệ pha xác nhận điện áp và thứ tự pha đều bình thường (tiếp điểm NC vẫn đóng), mạch điều khiển mới cho phép contactor hoạt động và cấp nguồn cho động cơ; ngay khi phát hiện bất thường, tiếp điểm NC mở ra, cắt tức thời nguồn cấp cho cuộn dây contactor, ngắt động cơ khỏi lưới điện mà không cần chờ thêm bất kỳ thao tác nào từ người vận hành.
Các thông số kỹ thuật cần lưu ý khi chọn relay bảo vệ pha
Khi chọn relay bảo vệ pha cho một ứng dụng cụ thể, cần lưu ý: dải điện áp giám sát phù hợp với cấp điện áp hệ thống thực tế (hạ thế phổ biến 380V/400V 3 pha), ngưỡng cài đặt sụt áp/quá áp phù hợp với đặc tính lưới điện tại khu vực lắp đặt (khu vực lưới điện không ổn định cần dải ngưỡng rộng hơn để tránh báo lỗi giả liên tục), có tích hợp chức năng giám sát thứ tự pha hay không (bắt buộc với ứng dụng có nguy cơ hư hỏng nghiêm trọng nếu quay ngược chiều, như bơm hoặc thang máy), và có chức năng chỉnh thời gian trễ trước khi tác động hay không (giúp tránh báo lỗi giả với các dao động điện áp rất ngắn hạn, không phải sự cố thực sự).
FAQ — Câu hỏi thường gặp
Tại sao điện lưới đủ 3 pha nhưng Relay bảo vệ pha vẫn báo lỗi đỏ?
Nguyên nhân nằm ở chính bản chất hoạt động của relay: nó không chỉ đơn giản kiểm tra “có điện hay không” ở mỗi pha, mà kiểm tra điện áp có nằm đúng trong NGƯỠNG quy định hay không — cả ngưỡng trên (chống quá áp) lẫn ngưỡng dưới (chống sụt áp), đúng theo nguyên lý rơ le điện áp cực đại/cực tiểu đã áp dụng cho từng pha. Điện lưới có thể trông “đủ 3 pha” theo cảm nhận thông thường — đèn vẫn sáng, các thiết bị nhỏ vẫn hoạt động — nhưng nếu một pha bị sụt áp nhẹ xuống dưới ngưỡng cài đặt của relay (dù chưa mất hẳn về 0V), relay vẫn coi đó là lỗi và tác động bảo vệ, vì bản chất đây chính xác là hiện tượng mà rơ le điện áp cực tiểu được thiết kế để phát hiện. Ngoài ra, nếu relay có tích hợp chức năng giám sát thứ tự pha, dù cả ba pha đều đủ điện áp bình thường nhưng bị đấu SAI THỨ TỰ (đảo pha), relay vẫn báo lỗi vì đây là một loại sự cố hoàn toàn độc lập với độ lớn điện áp. Khi gặp tình huống này, nên đo trực tiếp điện áp từng pha bằng đồng hồ đo để xác định chính xác pha nào đang sụt áp, thay vì chỉ dựa vào cảm nhận “có vẻ điện vẫn bình thường”.
Làm sao đấu nối tiếp điểm Relay pha vào mạch duy trì?
Tiếp điểm đầu ra của relay bảo vệ pha (thường là loại thường đóng NC theo nguyên tắc an toàn) cần được đấu nối tiếp trực tiếp vào mạch cấp nguồn điều khiển cho cuộn dây của contactor hoặc relay trung gian chính — nghĩa là dòng điện điều khiển phải đi qua tiếp điểm này trước khi tới cuộn dây contactor. Khi relay bảo vệ pha xác nhận mọi thông số bình thường, tiếp điểm NC vẫn ở trạng thái đóng, cho phép dòng điện điều khiển đi qua bình thường; ngay khi phát hiện sự cố (mất pha, đảo pha, hoặc sụt áp), tiếp điểm NC mở ra ngay lập tức, cắt đứt mạch điều khiển và khiến contactor tự động nhả ra, ngắt động cơ khỏi nguồn điện mà không cần chờ bất kỳ tín hiệu xử lý nào khác. Cách đấu nối tiếp này đảm bảo tính an toàn kiểu fail-safe — nếu bản thân relay bảo vệ pha bị mất điện hoặc hỏng hóc, tiếp điểm NC cũng sẽ mở ra (tương tự như phát hiện lỗi), khiến hệ thống tự động ngắt an toàn thay vì tiếp tục vận hành trong tình trạng không được giám sát.
Đảo pha khác mất pha ở điểm nào?
Đây là hai loại lỗi có bản chất vật lý hoàn toàn khác nhau, dù cùng thuộc phạm vi giám sát của relay bảo vệ pha. Mất pha (và sụt áp) là lỗi về ĐỘ LỚN điện áp — một hoặc nhiều pha có điện áp thực tế thấp hơn (hoặc cao hơn) ngưỡng quy định, đúng theo nguyên lý rơ le điện áp cực đại/cực tiểu đã trình bày ở phần cấu tạo. Đảo pha là lỗi về THỨ TỰ/TRÌNH TỰ đấu dây các pha (ví dụ đấu nhầm thứ tự L1-L2-L3 thành L1-L3-L2) — dù độ lớn điện áp của cả ba pha hoàn toàn bình thường, không hề sụt áp hay mất pha.
Hậu quả của đảo pha là động cơ 3 pha sẽ khởi động và quay theo chiều NGƯỢC LẠI hoàn toàn so với thiết kế ban đầu, vì chiều quay của động cơ xoay chiều 3 pha phụ thuộc trực tiếp vào thứ tự pha cấp nguồn — đây là nguyên lý nền tảng của động cơ điện xoay chiều 3 pha. Với các ứng dụng như bơm nước, băng tải, hay thang máy, việc quay ngược chiều ngay từ lúc khởi động có thể gây hư hỏng cơ khí nghiêm trọng gần như ngay lập tức, nên chức năng phát hiện đảo pha thường được coi là bắt buộc chứ không chỉ là tùy chọn với các ứng dụng này.
Relay bảo vệ pha có bảo vệ được động cơ khỏi quá tải không?
Không. Relay bảo vệ pha chỉ giám sát điện áp và thứ tự của nguồn điện cấp vào — hoàn toàn không đo dòng điện tiêu thụ thực tế của động cơ, nên không thể phát hiện được tình trạng quá tải cơ khí (khi động cơ phải gánh tải nặng hơn thiết kế dù nguồn điện vẫn hoàn toàn bình thường). Chức năng bảo vệ quá tải là nhiệm vụ riêng của relay nhiệt — thiết bị đo dòng điện thực tế qua động cơ và tác động khi dòng vượt ngưỡng cho phép trong thời gian đủ dài.
Hai loại thiết bị bảo vệ này bổ sung cho nhau chứ không thay thế được nhau: relay bảo vệ pha xử lý các sự cố về chất lượng nguồn điện đầu vào (mất pha, đảo pha, sụt áp), còn relay nhiệt xử lý sự cố quá tải cơ khí phía tải — một hệ thống bảo vệ động cơ đầy đủ nên có cả hai lớp bảo vệ này hoạt động song song.
Có cần chỉnh thời gian trễ (delay) trên relay bảo vệ pha không?
Có, đây là tính năng quan trọng cần cân nhắc khi lắp đặt. Trong thực tế vận hành lưới điện, đôi khi xảy ra các dao động điện áp rất ngắn hạn (chỉ vài mili giây tới vài giây) do các nguyên nhân tạm thời như đóng cắt tải lớn ở gần đó, sét đánh xa, hoặc nhiễu lưới điện thoáng qua — những dao động này không phải sự cố thực sự cần ngắt động cơ, nhưng nếu relay bảo vệ pha phản ứng tức thời với mọi biến động dù rất nhỏ và ngắn hạn, hệ thống sẽ bị ngắt oan liên tục (nuisance tripping), gây gián đoạn sản xuất không cần thiết.
Việc cài đặt thời gian trễ hợp lý trước khi relay thực sự tác động giúp lọc bỏ các dao động thoáng qua này, chỉ tác động khi sự cố thực sự kéo dài đủ lâu để coi là đáng tin cậy — tuy nhiên thời gian trễ cũng không nên cài quá dài, vì sẽ làm chậm phản ứng bảo vệ trong các trường hợp sự cố thực sự nghiêm trọng cần ngắt nhanh.
Kết luận
Relay bảo vệ pha áp dụng nguyên lý rơ le điện áp cực đại/cực tiểu cho cả ba pha đồng thời, kết hợp thêm khả năng giám sát thứ tự pha, để phát hiện ba loại sự cố phổ biến nhất ảnh hưởng tới động cơ 3 pha: mất pha, đảo pha, và sụt áp. Hiểu đúng rằng mất pha/sụt áp là lỗi về độ lớn điện áp còn đảo pha là lỗi về thứ tự đấu dây — hai loại sự cố hoàn toàn độc lập nhau — giúp chẩn đoán chính xác khi relay báo lỗi dù điện lưới trông có vẻ bình thường. Khi lắp đặt, cần đấu tiếp điểm relay đúng nguyên tắc mạch duy trì fail-safe, và cân nhắc kỹ thời gian trễ tác động để cân bằng giữa độ nhạy bảo vệ và tránh ngắt oan do các dao động điện áp thoáng qua không đáng kể.
