VCB là gì? Cấu tạo, nguyên lý hoạt động máy cắt chân không

Ở các trạm biến áp trung thế, bạn sẽ không thấy MCCB hay ACB — thay vào đó là VCB, thiết bị dùng chân không thay vì không khí để dập tắt hồ quang. VCB là gì, tại sao chân không lại hiệu quả hơn không khí trong việc này, và tuổi thọ thực tế của nó ra sao? Bài này giải thích rõ, đồng thời chỉnh lại 1 hiểu nhầm khá phổ biến về phạm vi sử dụng của thiết bị này.

VCB là gì, dùng để làm gì

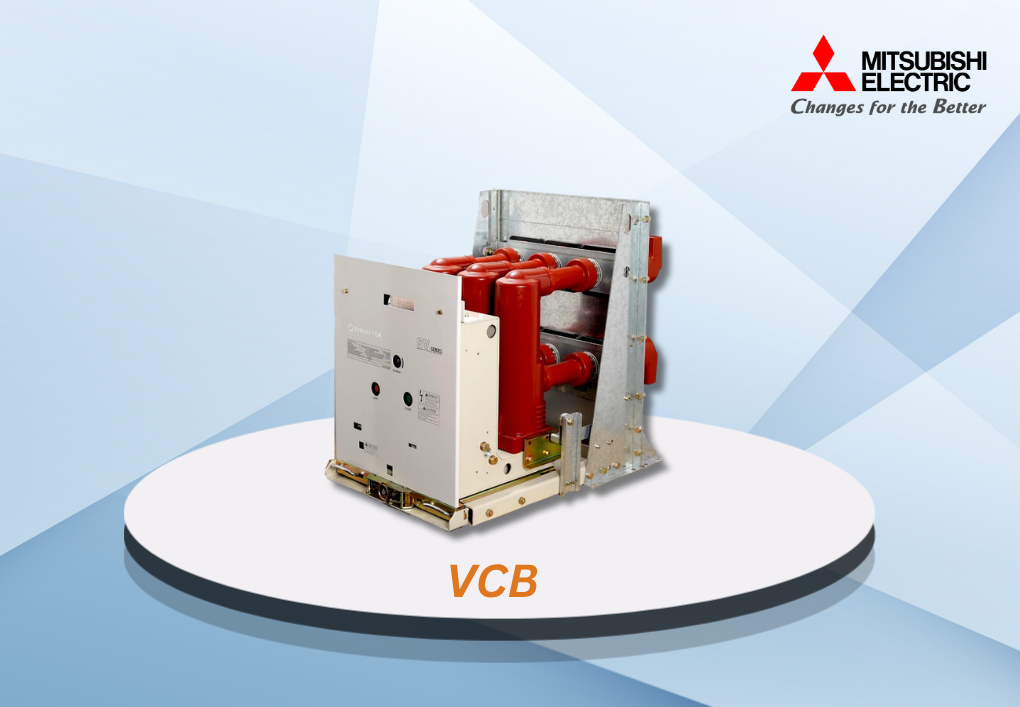

VCB (Vacuum Circuit Breaker) — máy cắt chân không — là thiết bị đóng cắt bảo vệ mạch điện, dùng môi trường chân không bên trong 1 buồng kín (vacuum interrupter) để dập tắt hồ quang khi cắt dòng điện, thay vì dùng không khí như ACB hay buồng thép nhỏ như MCCB.

VCB chủ yếu là thiết bị trung thế, không phải hạ thế

Cần chỉnh lại 1 hiểu nhầm khá phổ biến ở đây, kể cả trong giới kỹ thuật lâu năm: nhiều người cho rằng VCB dùng cho cả lưới hạ thế công suất lớn lẫn trung thế. Theo dữ liệu thật từ tài liệu kỹ thuật chính hãng, nhiều dòng VCB phổ biến trên thị trường đều nằm trong danh mục “MV Distribution” (phân phối trung thế), với điện áp định mức 7.2/3.6kV — đây là mức điện áp trung thế, không phải hạ thế. Vai trò “thiết bị hạ thế công suất lớn” thực ra thuộc về ACB, đã giải thích trong bài ACB là gì? Cấu tạo, nguyên lý hoạt động của máy cắt không khí ACB. VCB và ACB vì vậy phục vụ 2 cấp điện áp khác nhau, dù cùng là “thiết bị cắt công suất lớn” nói chung.

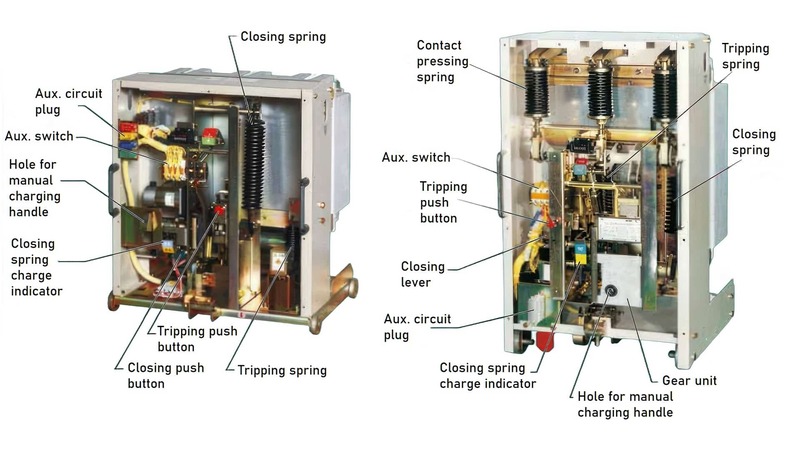

Cấu tạo chi tiết

Buồng chân không (vacuum interrupter) — trái tim của VCB

Đây là bộ phận cốt lõi quyết định toàn bộ đặc tính của VCB: 1 buồng kín được hút chân không gần như tuyệt đối, bên trong chứa cặp tiếp điểm. Khi tiếp điểm mở ra để cắt dòng, hồ quang hình thành trong môi trường chân không này thay vì trong không khí. Vì không có phân tử khí để duy trì ion hóa, hồ quang trong chân không dập tắt nhanh và hiệu quả hơn nhiều so với môi trường không khí thông thường.

Cơ cấu đóng bằng lò xo tích năng (spring stored energy)

Nhiều dòng VCB dùng cơ cấu đóng kiểu “manual-spring stored energy closing system” — lò xo được tích năng trước (bằng tay hoặc motor), sau đó giải phóng năng lượng để đóng tiếp điểm với tốc độ ổn định, không phụ thuộc vào lực thao tác của người vận hành tại thời điểm đóng. Cách thiết kế này giúp cải thiện độ an toàn, độ tin cậy, và giữ tốc độ đóng ổn định giữa các lần thao tác.

Nguyên lý hoạt động

Vì sao chân không dập hồ quang hiệu quả

Hồ quang điện cần môi trường dẫn điện (các phân tử khí bị ion hóa) để duy trì. Trong chân không, gần như không có phân tử khí nào để ion hóa, nên hồ quang mất đi môi trường duy trì gần như ngay khi dòng điện qua điểm 0 (zero-crossing) của chu kỳ xoay chiều. Đây là lý do VCB có thể dập tắt hồ quang rất nhanh và gọn, với hao mòn tiếp điểm thấp hơn nhiều so với dập hồ quang trong không khí.

Tốc độ đóng cắt và độ tin cậy

Với nhiều dòng VCB hiện đại, thời gian đóng cắt đạt khoảng 30ms cho các hệ thống chuyển đổi nguồn dự phòng — đủ nhanh để duy trì tính liên tục cấp điện trong nhiều ứng dụng công nghiệp nhạy cảm với gián đoạn điện. Một số dòng VCB còn tích hợp sẵn relay bảo vệ quá dòng dạng bán dẫn (solid-state OCR) và biến dòng (CT) dạng toroidal gọn nhẹ, giúp giảm không gian lắp đặt và đơn giản hóa đấu nối so với việc lắp CT rời.

Tôi từng thấy 1 số bản vẽ thiết kế cũ vẫn ghi chú “cần CT rời lắp ngoài” cho VCB dù thiết bị thực tế đã tích hợp sẵn — đây là kiểu sai sót nhỏ nhưng gây tốn kém thật khi thi công lắp thừa 1 bộ CT không cần thiết. Luôn kiểm tra đúng model và tính năng tích hợp trước khi lên bản vẽ thi công chi tiết.

Vì sao VCB dùng phổ biến ở lưới điện trung thế và công suất lớn

Ở cấp điện áp trung thế (thường từ vài kV tới vài chục kV), dòng cắt sự cố có thể đạt rất cao trong khi thiết bị cần duy trì kích thước hợp lý để lắp trong tủ điện trạm biến áp. Buồng chân không cho phép đạt khả năng cắt lớn mà không cần thể tích buồng dập cồng kềnh như ACB dùng không khí — đây là lý do VCB trở thành lựa chọn tiêu chuẩn cho cấp điện áp này, thay vì mở rộng ACB lên trung thế.

So sánh nhanh với ACB (thiết bị hạ thế công suất lớn)

ACB dùng không khí, hoạt động ở cấp hạ thế (dưới 1000V, một số dòng phổ biến đạt tới 150kA ở 440V). VCB dùng chân không, hoạt động ở cấp trung thế (ví dụ 7.2/3.6kV ở nhiều dòng phổ biến). Cả 2 đều là thiết bị cắt công suất lớn, nhưng phục vụ 2 tầng điện áp hoàn toàn khác nhau trong hệ thống điện — không thay thế cho nhau được.

Các thông số kỹ thuật cần biết khi chọn VCB

Dưới đây là thông số thực tế của một dòng VCB phổ biến trên thị trường, trích từ tài liệu kỹ thuật chính hãng:

Thông số	Giá trị
Điện áp định mức	7.2/3.6 kV
Dòng điện định mức	400A, 600A
Dòng cắt (breaking capacity)	8kA, 12.5kA
Dải chỉnh dòng CT tích hợp	24A đến 320A
Tiêu chuẩn áp dụng	JIS C4603
Cơ cấu đóng	Lò xo tích năng vận hành tay
Thời gian đóng cắt	~30ms (hệ thống chuyển đổi dự phòng)
Ứng dụng	Cơ sở nhận/phân phối điện 6kV, công suất 170-2000kVA

Lỗi thường gặp khi vận hành VCB và cách xử lý

Hiện tượng	Nguyên nhân thường gặp	Cách xử lý
VCB không đóng được dù đã tích năng lò xo	Cơ cấu khóa liên động (interlock) đang chặn, hoặc lò xo chưa tích năng đủ	Kiểm tra trạng thái interlock và chỉ thị mức tích năng lò xo trước khi thao tác lại
OCR tích hợp báo lỗi quá dòng liên tục	Dòng chỉnh định (CT setting) không phù hợp với tải thực tế, hoặc có sự cố quá tải thật	Đối chiếu dải chỉnh CT (24-320A) với dòng tải thực tế, điều chỉnh lại nếu cần
Nghi ngờ mất chân không trong buồng interrupter	Buồng chân không bị rò rỉ theo thời gian sử dụng (hiếm gặp nhưng có thể xảy ra)	Không tự kiểm tra bằng mắt thường — cần thiết bị đo chuyên dụng hoặc liên hệ kỹ thuật hãng để kiểm tra chính xác
Thời gian đóng cắt chậm hơn thông số công bố	Lò xo cơ cấu đóng bị yếu do hao mòn sau nhiều năm sử dụng	Kiểm tra bảo trì định kỳ cơ cấu lò xo, thay thế theo khuyến nghị nhà sản xuất

Điểm khác biệt lớn nhất khi xử lý sự cố VCB so với MCCB hay ACB là việc không thể quan sát trực tiếp tình trạng bên trong buồng chân không — mọi chẩn đoán liên quan tới bản thân buồng interrupter đều cần thiết bị đo chuyên dụng, không thể “mở ra xem” như các thiết bị dùng buồng dập hở.

FAQ — Câu hỏi thường gặp

Tại sao VCB lại dùng nhiều ở lưới điện hạ thế công suất lớn và trung thế?

Cần làm rõ: theo dữ liệu thật từ tài liệu kỹ thuật chính hãng, VCB chủ yếu là thiết bị trung thế (điện áp 7.2/3.6kV trở lên), không phải thiết bị phổ biến ở lưới hạ thế — vai trò đó thuộc về ACB. VCB được ưa chuộng ở cấp trung thế vì buồng chân không cho phép đạt dòng cắt lớn với kích thước gọn hơn nhiều so với dùng buồng dập không khí ở cùng cấp điện áp.

Tuổi thọ buồng chân không bao lâu?

Không có 1 con số chung cho mọi model — số lần đóng cắt cơ khí/điện cụ thể phụ thuộc vào từng dòng sản phẩm và nên tra đúng datasheet của model đang dùng. Về nguyên tắc chung, buồng chân không có độ bền cao hơn đáng kể so với buồng dập không khí (như ở ACB) hay buồng thép nhỏ (như ở MCCB), vì hồ quang không tiếp xúc trực tiếp với oxy trong không khí nên tiếp điểm ít bị oxy hóa/hao mòn hơn qua mỗi lần cắt.

VCB khác ACB ở điểm nào?

Khác biệt cốt lõi là môi trường dập hồ quang (chân không so với không khí) và cấp điện áp hoạt động (trung thế so với hạ thế). VCB nhỏ gọn hơn ACB ở cùng khả năng cắt tương đối, nhưng chỉ phù hợp cho cấp điện áp trung thế trở lên, không dùng ở cấp hạ thế thông thường.

Có thể sửa chữa buồng chân không bị hỏng không?

Về nguyên tắc thiết kế, buồng chân không là bộ phận kín hoàn toàn, không thể mở ra sửa chữa tại hiện trường — khi mất chân không hoặc buồng bị hỏng, cần thay thế cả cụm buồng chân không (hoặc cả thiết bị tùy thiết kế) bằng linh kiện chính hãng, không có cách “bơm lại chân không” tại chỗ.

VCB có cần bảo trì định kỳ không?

Có, dù ít hơn ACB. Nên kiểm tra định kỳ cơ cấu lò xo đóng cắt, các điểm tiếp xúc cơ khí bên ngoài buồng chân không, và hệ thống relay bảo vệ đi kèm. Bản thân buồng chân không thường không cần bảo trì nội bộ (vì kín hoàn toàn), nhưng cần theo dõi số lần đóng cắt để so sánh với khuyến nghị thay thế của nhà sản xuất, đặc biệt sau các lần cắt dòng sự cố lớn liên tiếp trong thời gian ngắn.

VCB có dùng được cho tủ điện hạ thế thông thường không?

Về mặt kỹ thuật, việc chọn VCB cho mạch hạ thế thường không hợp lý về chi phí lẫn thiết kế — VCB được tối ưu cho điện áp trung thế trở lên, ở cấp hạ thế thì ACB hoặc MCCB đã đủ đáp ứng với chi phí thấp hơn nhiều. Nếu thấy 1 dự án đề xuất dùng VCB cho mạch hạ thế thông thường, nên xem lại yêu cầu kỹ thuật thực tế trước khi phê duyệt, vì rất có thể đây là lựa chọn thừa công suất không cần thiết, kéo theo chi phí đầu tư và bảo trì cao hơn mức thực sự cần cho ứng dụng đó.

Kết luận

VCB là thiết bị chuyên dụng cho cấp điện áp trung thế, dùng chân không thay cho không khí để dập hồ quang hiệu quả và gọn nhẹ hơn. Nhớ đúng 1 điểm quan trọng: đừng nhầm VCB với ACB chỉ vì cả 2 đều “cắt công suất lớn” — chúng phục vụ 2 tầng điện áp khác nhau hoàn toàn trong hệ thống, và việc chọn đúng loại phụ thuộc vào cấp điện áp tại vị trí lắp đặt, không phải chỉ dựa vào công suất cần bảo vệ.
