HMI là gì? Cấu tạo và vai trò màn hình giao diện người-máy

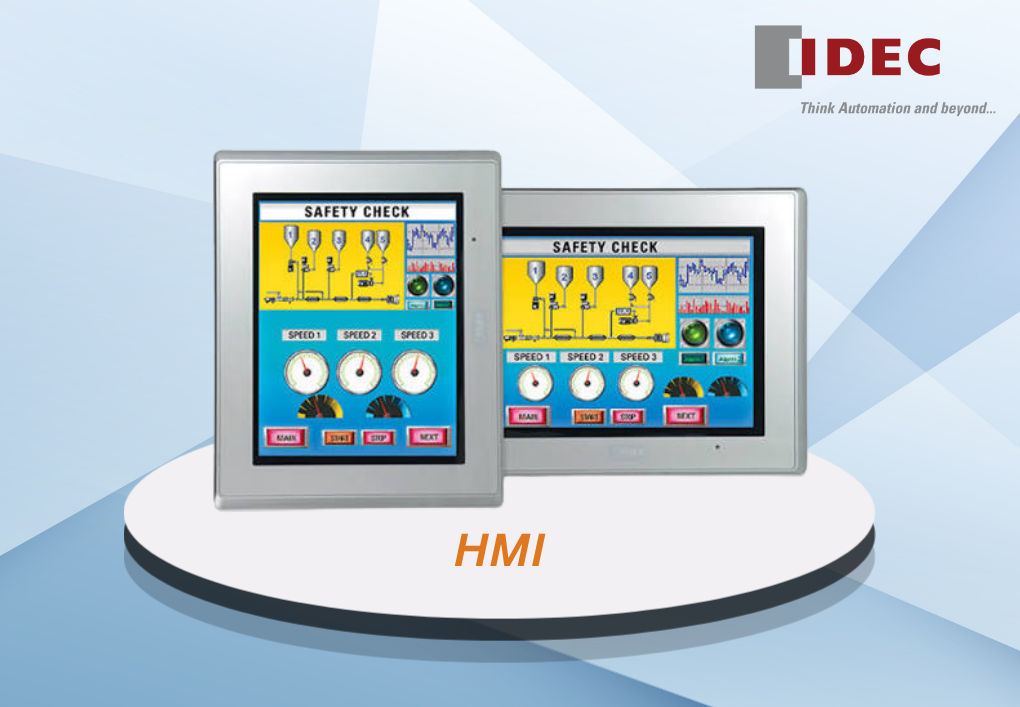

HMI (Human Machine Interface — giao diện người-máy) là thiết bị màn hình cảm ứng cho phép người vận hành theo dõi và điều khiển trực tiếp các thiết bị công nghiệp như PLC, biến tần, cảm biến, mà không cần tương tác qua hàng loạt nút nhấn và đèn báo vật lý rời rạc. Thay vì đọc trạng thái hệ thống qua các đèn báo đơn lẻ, người vận hành có thể xem toàn bộ sơ đồ quy trình, số liệu vận hành, cảnh báo lỗi ngay trên một màn hình duy nhất. Bài viết giải thích cấu tạo, vai trò của HMI trong hệ thống tự động hóa, và làm rõ hai sự cố thường gặp: HMI mất kết nối với PLC (lỗi Communication), và hiện tượng cảm ứng bị lệch tâm.
HMI là gì, vai trò trong hệ thống tự động hóa
HMI đóng vai trò cầu nối trực quan giữa con người và hệ thống điều khiển — hiển thị dữ liệu vận hành theo thời gian thực (tốc độ, nhiệt độ, trạng thái thiết bị), cho phép người vận hành nhập lệnh điều khiển (chạy/dừng, thay đổi thông số cài đặt) và hiển thị cảnh báo khi có sự cố. Trong một hệ thống tự động hóa hoàn chỉnh, HMI không tự xử lý logic điều khiển mà chỉ hiển thị và chuyển tiếp lệnh — toàn bộ logic vẫn do PLC đảm nhiệm.
HMI khác PLC ở điểm nào — giao diện và bộ não
PLC đóng vai trò “bộ não” xử lý logic điều khiển, còn HMI đóng vai trò “giao diện” hiển thị và tương tác — hai thiết bị này luôn hoạt động song song, kết nối với nhau qua cổng truyền thông (Ethernet, Serial) chứ không thay thế được cho nhau. Theo mô tả từ chính hãng về một dòng HMI cao cấp phổ biến, thiết bị này tương thích với “various manufacturers’ PLCs, temperature controllers, inverters” — nghĩa là một HMI có thể kết nối với PLC, bộ điều khiển nhiệt độ, hoặc biến tần của nhiều hãng khác nhau, không giới hạn trong cùng một thương hiệu, miễn là có driver truyền thông phù hợp.

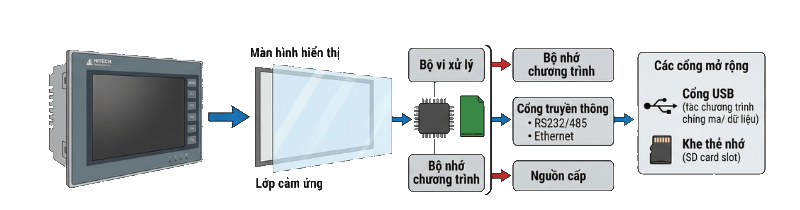

Cấu tạo & Sơ đồ khối
Một HMI công nghiệp hiện đại gồm các khối chính: màn hình hiển thị kèm lớp cảm ứng, bộ xử lý và bộ nhớ trong, và các cổng giao tiếp kết nối với thiết bị ngoại vi.
Màn hình hiển thị và công nghệ cảm ứng — điện trở và điện dung (PCAP)
Màn hình HMI có nhiều kích thước tùy dòng sản phẩm — ví dụ nhiều dòng HMI phổ biến có tới ba phân khúc với kích thước từ 5,7 inch đến 15 inch, độ phân giải từ VGA (640×480) tới XGA (1024×768) tùy kích thước và phân khúc. Về công nghệ cảm ứng, ngành công nghiệp hiện dùng phổ biến hai loại: cảm ứng điện trở (dựa trên áp lực cơ học ép hai lớp màng dẫn điện tiếp xúc nhau tại điểm chạm) và cảm ứng điện dung PCAP — Projected Capacitance (nhận diện điểm chạm qua thay đổi điện trường, không cần áp lực cơ học). Dòng HMI thế hệ mới dùng công nghệ PCAP, với độ phân giải lên tới FHD 1920×1080 và 16,7 triệu màu hiển thị trên màn hình 15,6 inch.

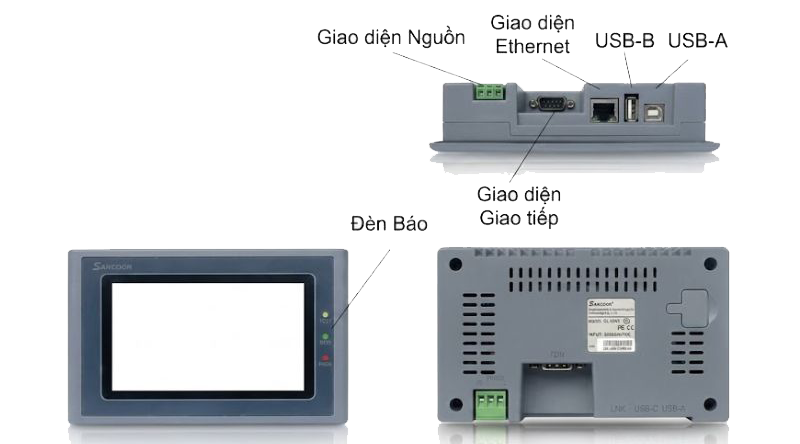

Bộ xử lý, bộ nhớ và cổng giao tiếp
Các dòng HMI cao cấp hiện nay tích hợp bộ xử lý mạnh tương đương máy tính công nghiệp thu nhỏ — ví dụ nhiều dòng HMI cao cấp dùng bộ xử lý Intel Atom x5-E3940 (4 nhân/4 luồng), bộ nhớ trong dạng SSD 3D NAND dung lượng 64GB, và chạy hệ điều hành Windows 10 IoT Enterprise. Về cổng giao tiếp, dòng này trang bị USB2.0×2, USB3.0×2, cổng HDMI, Ethernet×2, cổng Serial và cổng âm thanh — bản có hậu tố “R” trong tên model còn tích hợp thêm WLAN và Bluetooth. Nguồn cấp cho HMI công nghiệp thường là DC24V, cho phép sai số điện áp trong khoảng ±10% — phù hợp với chuẩn nguồn DC phổ biến trong tủ điện công nghiệp.

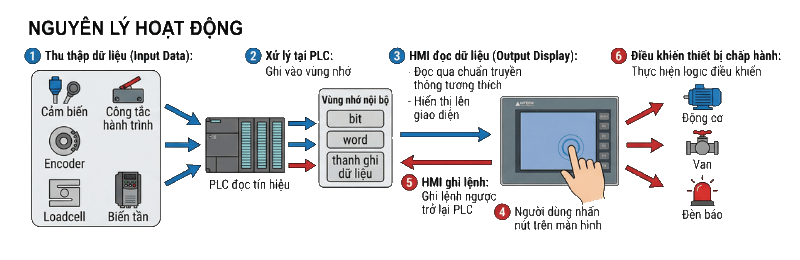

Nguyên lý vận hành & Tín hiệu
Driver truyền thông và cách HMI kết nối với PLC
HMI kết nối với PLC thông qua các driver truyền thông chuyên dụng — theo mô tả chính hãng, các driver truyền thông được phát triển sẵn có thể dùng để kết nối với nhiều loại thiết bị mà không cần lập trình thêm — nghĩa là kỹ thuật viên chỉ cần chọn đúng driver tương ứng với hãng và model PLC đang dùng trong phần mềm cấu hình, không cần viết mã giao tiếp từ đầu. Driver truyền thông xử lý việc chuyển đổi giữa giao thức nội bộ của PLC (địa chỉ thanh ghi, kiểu dữ liệu) và cách HMI hiển thị/ghi giá trị đó lên màn hình, qua kết nối vật lý là cổng Ethernet hoặc Serial.
Phần mềm cấu hình màn hình
Màn hình HMI được thiết kế và lập trình giao diện thông qua phần mềm cấu hình chuyên dụng chạy trên máy tính — ví dụ nhiều dòng HMI dùng phần mềm cấu hình chuyên dụng riêng của nhà sản xuất. Một điểm đáng chú ý là khả năng tương thích ngược: theo chính hãng, dữ liệu màn hình (hình vẽ, layout, cấu hình nút bấm) đã thiết kế trên dòng HMI đời cũ có thể chuyển đổi để dùng lại trên dòng đời mới, giúp tiết kiệm công sức thiết kế lại từ đầu khi nâng cấp thiết bị.
Các thông số kỹ thuật cần lưu ý khi chọn HMI
Bảng dưới trích từ tài liệu kỹ thuật chính hãng của một dòng HMI cao cấp phổ biến — minh họa các thông số cần quan tâm khi chọn HMI cho một ứng dụng cụ thể:
| Thông số | Bản 12,1″ | Bản 15,6″ |
|---|---|---|
| Độ phân giải | WXGA 1.280×800 | FHD 1.920×1.080 |
| Công nghệ cảm ứng | PCAP (điện dung) | PCAP (điện dung) |
| Bộ xử lý | Intel Atom x5-E3940, 4 nhân/4 luồng | |
| Bộ nhớ trong | SSD 64GB (30GB trống) | |
| Hệ điều hành | Windows 10 IoT Enterprise 2019 LTSC | |
| Điện áp cấp nguồn | DC24V, sai số ±10% | |
| Công suất tiêu thụ tối đa | 41W | 51W |
| Cổng giao tiếp | USB2.0×2, USB3.0×2, HDMI, Ethernet×2, Serial, Sound | |
Khi chọn HMI, cần lưu ý phù hợp giữa kích thước màn hình và không gian mặt tủ điện thực tế, độ phân giải phù hợp với độ phức tạp giao diện cần hiển thị (sơ đồ quy trình nhiều chi tiết cần độ phân giải cao hơn), số lượng và loại cổng giao tiếp khớp với thiết bị cần kết nối (PLC, máy tính cấu hình, mạng nhà máy), và công nghệ cảm ứng phù hợp môi trường lắp đặt (khu vực nhiều bụi/ẩm/dầu mỡ nên cân nhắc kỹ độ bền của lớp cảm ứng).
Ngoài ra, các dòng HMI cao cấp còn hỗ trợ kết nối chuẩn OPC UA và giao thức MQTT để gửi dữ liệu vận hành lên hệ thống giám sát cấp cao hơn hoặc nền tảng đám mây — yếu tố quan trọng nếu nhà máy có kế hoạch số hóa dữ liệu sản xuất.
FAQ — Câu hỏi thường gặp
Màn hình HMI bị mất kết nối với PLC (Lỗi Communication) sửa ra sao?
Nên kiểm tra theo trình tự từ nguyên nhân dễ xảy ra nhất: đầu tiên kiểm tra dây/cáp kết nối vật lý giữa HMI và PLC (cáp Ethernet hoặc Serial) có bị đứt, lỏng đầu nối, hoặc hư hỏng không — đây là nguyên nhân phổ biến nhất trong môi trường công nghiệp nhiều rung động. Tiếp theo, kiểm tra driver truyền thông đã chọn trong phần mềm cấu hình HMI có khớp đúng hãng và model PLC đang sử dụng không — chọn sai driver (ví dụ chọn driver cho dòng PLC khác dù cùng hãng) sẽ khiến hai thiết bị không “hiểu” đúng giao thức của nhau dù kết nối vật lý hoàn toàn bình thường.
Sau đó, kiểm tra các thông số kết nối cụ thể có khớp nhau giữa hai bên không — địa chỉ IP và subnet mask (nếu dùng Ethernet), hoặc tốc độ baud và địa chỉ station (nếu dùng Serial). Cuối cùng, xác nhận PLC có đang chạy đúng chương trình cho phép giao tiếp với thiết bị ngoài không, vì một số PLC cần cấu hình cổng truyền thông riêng trong chương trình mới chấp nhận kết nối từ HMI.
Cảm ứng HMI bị lệch tâm xử lý thế nào?
Hiện tượng lệch tâm cảm ứng (điểm chạm thực tế trên màn hình không khớp với vị trí ngón tay/bút chạm) gắn liền với công nghệ cảm ứng của màn hình. Với cảm ứng điện trở (công nghệ dựa trên áp lực cơ học ép hai lớp màng dẫn điện tiếp xúc nhau), độ chính xác điểm chạm có thể trôi dần theo thời gian sử dụng do lớp màng bị lão hóa, hoặc lệch đột ngột sau va đập mạnh — cách khắc phục là vào menu hệ thống của HMI, tìm chức năng hiệu chỉnh cảm ứng (touch calibration), thực hiện lại quy trình chạm vào các điểm chuẩn theo hướng dẫn trên màn hình để máy tính toán lại tọa độ chính xác.
Với công nghệ cảm ứng điện dung PCAP (dùng trên các dòng HMI thế hệ mới), cơ chế nhận diện dựa trên thay đổi điện trường thay vì áp lực cơ học, nên về nguyên lý ít bị trôi lệch điểm chạm theo thời gian sử dụng thông thường hơn nhiều so với cảm ứng điện trở — nếu cảm ứng điện dung có vấn đề, thường liên quan tới nhiễu điện từ môi trường hoặc hư hỏng phần cứng hơn là do lệch calib theo thời gian.
HMI cảm ứng điện trở và cảm ứng điện dung nên chọn loại nào?
Cảm ứng điện trở có ưu điểm hoạt động được cả khi thao tác bằng găng tay hoặc vật cứng bất kỳ (miễn có đủ áp lực), phù hợp môi trường công nghiệp nặng nơi người vận hành luôn đeo găng tay bảo hộ. Cảm ứng điện dung PCAP có ưu điểm độ nhạy cao, hỗ trợ đa điểm chạm, hình ảnh hiển thị sắc nét hơn (do không có lớp màng phủ dày như cảm ứng điện trở), và ít bị lệch calib theo thời gian, nhưng cần thao tác bằng ngón tay trần hoặc bút chuyên dụng tương thích (không phải mọi loại găng tay đều nhận cảm ứng điện dung).
Với ứng dụng cần thao tác bằng găng tay bảo hộ dày hoặc môi trường có thể dùng vật cứng để chạm, cảm ứng điện trở vẫn là lựa chọn thực dụng; với ứng dụng ưu tiên độ bền lâu dài, hình ảnh sắc nét và ít bảo trì hiệu chỉnh, cảm ứng điện dung PCAP là lựa chọn phù hợp hơn.
HMI có thể thay thế hoàn toàn cho nút nhấn, đèn báo vật lý không?
Về mặt kỹ thuật, HMI có thể mô phỏng hầu hết chức năng của nút nhấn và đèn báo vật lý ngay trên màn hình cảm ứng, giúp giảm số lượng thiết bị vật lý cần lắp trên mặt tủ điện. Tuy nhiên, trong thực tế công nghiệp, một số nút bấm quan trọng — đặc biệt nút dừng khẩn cấp (Emergency Stop) — vẫn bắt buộc phải là thiết bị vật lý độc lập theo tiêu chuẩn an toàn, không được thay thế bằng nút ảo trên màn hình cảm ứng, vì HMI có thể gặp sự cố treo máy hoặc mất kết nối đúng lúc cần dừng khẩn cấp nhất.
Vì vậy, cách tiếp cận phổ biến là dùng HMI để thay thế các nút bấm/đèn báo mang tính hiển thị/điều khiển thông thường (chạy, tạm dừng, chọn chế độ), trong khi vẫn giữ lại các thiết bị an toàn quan trọng dưới dạng vật lý độc lập.
HMI có kết nối được với hệ thống đám mây/giám sát từ xa không?
Có, các dòng HMI hiện đại hỗ trợ kết nối với hệ thống giám sát cấp cao và nền tảng đám mây. Ví dụ nhiều dòng HMI cao cấp tích hợp sẵn chuẩn giao tiếp OPC UA (đóng vai trò cả server và client, giúp thu thập dữ liệu từ cả văn phòng lẫn hiện trường sản xuất) và giao thức MQTT (gửi dữ liệu vận hành, dữ liệu sản xuất, trạng thái thiết bị lên hệ thống đám mây để lưu trữ và phân tích).
Nhờ tích hợp với các nền tảng như Microsoft Azure, dữ liệu thu thập được có thể phục vụ trực tiếp cho việc trực quan hóa, phân tích xu hướng, hoặc ứng dụng các mô hình AI/machine learning để dự đoán sự cố — đây là hướng phát triển quan trọng của HMI trong xu hướng nhà máy thông minh (smart factory).
Kết luận
HMI là lớp giao diện trực quan giữa con người và hệ thống điều khiển tự động hóa, hoạt động song song chứ không thay thế cho PLC — PLC xử lý logic, HMI hiển thị và tương tác. Công nghệ cảm ứng (điện trở hay điện dung PCAP) quyết định trực tiếp độ bền và hành vi của màn hình theo thời gian sử dụng, đặc biệt liên quan tới hiện tượng lệch tâm cảm ứng thường gặp.
Khi chọn HMI cho một ứng dụng cụ thể, cần cân nhắc đồng thời kích thước màn hình phù hợp không gian lắp đặt, cổng giao tiếp khớp với thiết bị cần kết nối, công nghệ cảm ứng phù hợp môi trường vận hành, và khả năng mở rộng kết nối lên hệ thống giám sát/đám mây nếu nhà máy có định hướng số hóa dữ liệu sản xuất.
