MCB là gì? Cấu tạo và nguyên lý hoạt động của aptomat tép

Mở tủ điện nhà bạn ra, thứ đầu tiên đập vào mắt thường là một hàng cần gạt nhỏ xếp thẳng hàng — đó chính là MCB. Nhưng MCB là gì, bên trong nó có gì, và vì sao đôi khi nó tự nhảy dù bạn không cắm thêm thiết bị nào? Bài này giải thích rõ từ cấu tạo thật tới nguyên lý hoạt động, để bạn không còn mơ hồ mỗi lần cần chọn hay xử lý sự cố với thiết bị này.

MCB là gì, dùng để làm gì

MCB (Miniature Circuit Breaker) — tiếng Việt gọi là aptomat tép hoặc CB thu gọn — là thiết bị đóng cắt bảo vệ mạch điện khỏi hai sự cố phổ biến nhất: quá tải và ngắn mạch. Tên gọi “tép” xuất phát từ hình dáng module nhỏ gọn, có thể ghép 1, 2, 3 hay 4 tép lại với nhau tương ứng với 1, 2, 3 hay 4 cực.

Vì dòng cắt ngắn mạch của MCB thấp hơn nhiều so với các loại CB công nghiệp khác, giá thành cũng rẻ hơn đáng kể — đây chính là lý do MCB gần như là lựa chọn mặc định cho mạng lưới điện dân dụng và các mạch nhánh công suất nhỏ trong công nghiệp, chứ không phải vì nó “yếu hơn” theo nghĩa kém chất lượng.

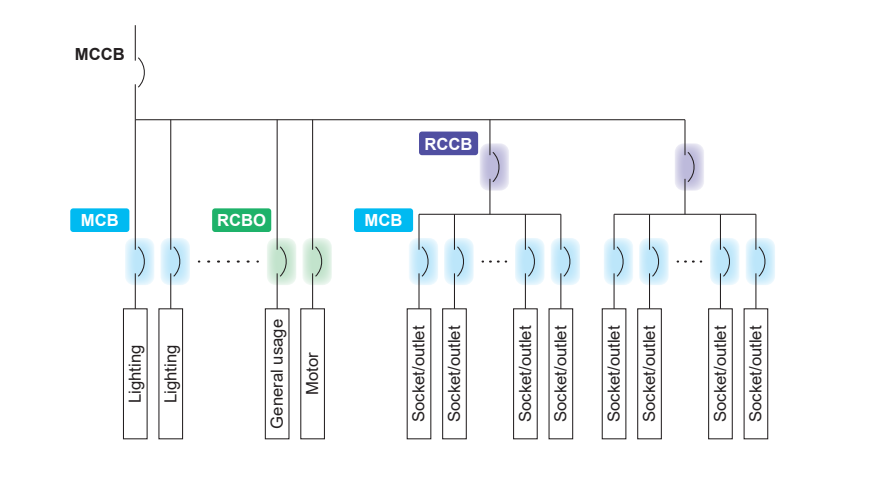

MCB khác gì với MCCB, ACB, VCB, RCCB, RCBO, ELCB

Đây là chỗ nhiều người mới vào nghề hay lẫn lộn, vì tất cả đều là “CB” nhưng phục vụ mục đích khác nhau:

Tên viết tắt	Tên đầy đủ	Đặc điểm
MCB	Miniature Circuit Breaker	CB tép, dòng cắt định mức và dòng quá tải thấp, dùng dân dụng
MCCB	Moulded Case Circuit Breaker	CB khối, dòng cắt ngắn mạch lớn hơn, dùng công nghiệp
ACB	Air Circuit Breaker	CB cắt không khí, dùng cho dòng rất lớn ở tủ tổng
VCB	Vacuum Circuit Breaker	CB cắt chân không, thường dùng ở cấp trung thế
RCCB	Residual Current Circuit Breaker	CB chống dòng rò thuần, không có bảo vệ quá dòng
RCBO	Residual current Circuit Breaker with Overcurrent protection	CB chống dòng rò có thêm bảo vệ quá dòng
ELCB	Earth Leakage Circuit Breaker	Thực chất là MCB/MCCB thường gắn thêm cảm biến dòng rò, không phải 1 loại CB riêng biệt

Điểm đáng chú ý nhất trong bảng trên: ELCB không phải một cơ chế hoàn toàn khác MCB — nó là MCB (hoặc MCCB) thường được gắn thêm bộ cảm biến dòng rò, vừa bảo vệ ngắn mạch, vừa bảo vệ quá tải, vừa bảo vệ dòng rò trong cùng 1 thiết bị.

Cấu tạo chi tiết của MCB

MCB có hai kiểu tác động khác nhau về cấu tạo, và hiểu rõ khác biệt này là chìa khóa để hiểu tại sao MCB hoạt động như vậy.

MCB nhiệt (tác động bằng thanh lưỡng kim)

Loại đơn giản nhất chỉ tác động bằng nhiệt, gồm các bộ phận: cần gạt để đóng ngắt, thanh lưỡng kim sẽ bị đốt nóng khi có dòng điện tải chạy qua, lò xo lực giúp đóng/ngắt nhanh tiếp điểm để hạn chế tia hồ quang, trạm nối dây đưa điện vào/ra, cặp tiếp điểm tĩnh và động, cơ cấu chấp hành cơ khí, và vỏ bảo vệ bên ngoài.

Ưu điểm của loại này là cấu tạo đơn giản, giá thành hạ. Nhược điểm là chịu ảnh hưởng của nhiệt độ môi trường xung quanh — đôi khi tác động không đúng với dòng điện thực tế chạy qua — và thời gian tác động khá lâu, nên chỉ phù hợp để bảo vệ quá tải, không đủ nhanh để bảo vệ ngắn mạch.

MCB từ-nhiệt (kết hợp cả nhiệt và từ) — loại phổ biến nhất hiện nay

Loại này giữ nguyên thanh lưỡng kim để bảo vệ quá tải, đồng thời bổ sung thêm cuộn dây dòng đóng vai trò như một nam châm điện — cuộn dây này sẽ tác động ngay khi có dòng điện vượt quá giá trị định mức chạy qua, tức thời hơn nhiều so với cơ chế nhiệt. Bên cạnh đó còn có buồng dập hồ quang, gồm nhiều lá thép hình chữ U ghép lại để chia nhỏ và dập tắt hồ quang nhanh chóng khi ngắt mạch.

Vì kết hợp cả hai cơ chế, MCB từ-nhiệt vừa bảo vệ được quá tải (chậm nhưng ổn định) vừa bảo vệ được ngắn mạch (nhanh, gần như tức thời) trong cùng một thiết bị nhỏ gọn. Đây chính là lý do loại này được dùng rộng rãi nhất hiện nay, gần như mặc định khi nhắc tới “MCB” trên thị trường.

Nguyên lý hoạt động của MCB

Cơ chế bảo vệ quá tải (tác động nhiệt)

Khi đóng MCB, dòng điện tải chạy qua sẽ đốt nóng thanh lưỡng kim, làm nó cong dần về một phía. Nếu dòng điện vẫn nằm trong định mức, thanh lưỡng kim nóng lên nhưng chưa đủ để tác động cơ cấu cắt. Chỉ khi phụ tải bị sự cố quá tải thật — dòng điện lớn hơn định mức chạy qua trong một khoảng thời gian đủ lâu — thanh lưỡng kim mới cong đến ngưỡng tác động, đẩy cơ cấu chấp hành cơ khí làm tiếp điểm hở ra để ngắt dòng điện.

Cơ chế bảo vệ ngắn mạch (tác động từ) và quá trình dập hồ quang

Khi dòng điện vượt quá giá trị định mức do ngắn mạch, cuộn dây dòng hoạt động như một nam châm điện, tác động cơ cấu cơ khí gần như tức thời để mở tiếp điểm — nhanh hơn hẳn cơ chế nhiệt. Lúc tiếp điểm mở ra, hồ quang hình thành do dòng điện lớn; dưới lực điện động, hồ quang bị đẩy vào buồng dập hồ quang và bị chia cắt thành nhiều đoạn hồ quang nhỏ.

Điện áp giữa hai tiếp điểm lúc này không đủ lớn để đánh xuyên qua các khe của buồng dập, nên những đoạn hồ quang ngắn này bị dập tắt đồng thời — dòng điện bị ngắt hoàn toàn mà không làm hỏng bề mặt tiếp điểm.

Tôi thấy nhiều người hình dung MCB “ngắt điện” giống như rút phích cắm — thực ra không phải vậy. Việc dập tắt hồ quang mới là phần khó và quan trọng nhất trong toàn bộ quá trình cắt, vì dòng ngắn mạch có thể lên tới hàng nghìn ampe trong tích tắc.

Phân loại thông dụng

Phân loại theo đặc tuyến tác động B, C, D

Đặc tuyến (tripping characteristic) quy định dòng tác động tối thiểu tính theo bội số của dòng định mức — đây là thông số quan trọng nhất khi chọn MCB cho đúng loại tải:

Đặc tuyến	Dòng tác động tối thiểu	Dùng cho
B type	3-5 lần dòng định mức	Tải thuần trở, gần như không có cảm ứng: mạch chiếu sáng, cửa hàng thông thường
C type	5-10 lần dòng định mức	Tải cảm ứng vừa: máy điều hòa, máy bơm, máy quạt, đèn dùng chấn lưu
D type	10-20 lần dòng định mức	Tải cảm ứng cao: động cơ lớn, máy biến áp, thiết bị hàn, thiết bị X-quang

Nguyên tắc chọn rất đơn giản: tải nào có dòng khởi động càng lớn (thường là động cơ, máy nén) thì cần đặc tuyến chịu được dòng khởi động cao hơn (C hoặc D), tránh MCB nhảy nhầm ngay lúc khởi động dù thiết bị chưa hề quá tải thật.

Phân loại theo số cực và dòng định mức

MCB có thể ghép thành 1, 2, 3 hay 4 tép — tương ứng 1, 2, 3 hay 4 cực — tùy vào mạch cần bảo vệ là 1 pha hay 3 pha. Dòng định mức phổ biến trên thị trường trải từ vài ampe tới 63A cho dòng MCB tiêu chuẩn; cần dòng lớn hơn thường phải chuyển sang MCCB.

Các thông số kỹ thuật cần biết khi chọn MCB

Dưới đây là thông số của một dòng MCB tiêu chuẩn phổ biến trên thị trường — ví dụ thực tế để bạn hình dung các thông số này trông như thế nào trên catalog thật:

Thông số	Giá trị
Số cực	1, 2, 3, 4 cực
Dòng điện định mức (In)	2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 A
Dòng cắt định mức (Icn)	6 kA (bản E0) hoặc 10 kA (bản H0)
Điện áp cách điện định mức (Ui)	500 V
Điện áp xung định mức (Uimp)	4.0 kV
Đặc tuyến tác động	B, C, D type
Độ bền điện (đóng cắt có tải)	8.000 lần
Độ bền cơ (đóng cắt không tải)	20.000 lần
Cấp bảo vệ	IP20
Tiêu chuẩn áp dụng	IEC/EN 60898-1

Về đèn báo trạng thái, MCB dùng chỉ thị màu trực quan: đèn đỏ khi ở trạng thái ON, xanh lá khi OFF — chi tiết nhỏ nhưng hữu ích khi kiểm tra tủ điện từ xa mà không cần lại gần từng thiết bị.

FAQ — Câu hỏi thường gặp

Tại sao MCB bị nóng khi hoạt động?

Một phần nhiệt sinh ra là bình thường — chính dòng điện tải chạy qua thanh lưỡng kim và tiếp điểm luôn sinh nhiệt ở mức độ nào đó, đây là cơ chế thiết kế chứ không phải lỗi. Nhưng nếu MCB nóng bất thường (nóng hơn hẳn các MCB khác cùng tải, hoặc nóng dù dòng tải thấp), nguyên nhân thường là tiếp điểm bị lỏng/oxy hóa gây tăng điện trở tiếp xúc, hoặc MCB đã chọn dòng định mức quá sát với dòng tải thực tế, khiến nó gần như hoạt động liên tục ở ngưỡng cận tác động nhiệt.

MCB bị nhảy liên tục nhưng không rõ nguyên nhân xử lý thế nào?

Trước tiên xác định MCB nhảy do quá tải (tác động chậm, sau vài giây đến vài phút vận hành) hay ngắn mạch (nhảy ngay lập tức khi vừa đóng điện). Nếu nhảy chậm, kiểm tra tổng công suất thiết bị đang dùng có vượt dòng định mức MCB không. Nếu nhảy ngay tức thời, khả năng cao là có sự cố chạm chập ở dây dẫn hoặc thiết bị nối vào mạch đó — cần ngắt lần lượt từng thiết bị để xác định thiết bị gây sự cố, không nên đóng lại MCB nhiều lần khi chưa rõ nguyên nhân.

MCB dùng được bao lâu, khi nào cần thay?

MCB không có “hạn dùng” cố định theo thời gian, mà theo số lần đóng cắt — dòng MCB tiêu chuẩn thường được thiết kế cho khoảng 7.500 đến 10.000 lần đóng cắt cơ trong suốt vòng đời. Ngoài ra, nếu MCB đã từng cắt một sự cố ngắn mạch lớn, nên kiểm tra hoặc thay thế vì bề mặt tiếp điểm có thể đã bị ảnh hưởng dù bên ngoài trông vẫn bình thường.

Có thể tự lắp MCB tại nhà không?

Về mặt kỹ thuật, lắp MCB không quá phức tạp nếu đã ngắt nguồn điện tổng trước khi thao tác. Nhưng việc tính toán đúng dòng định mức, đặc tuyến phù hợp với tải, và đấu nối đúng tiêu chuẩn an toàn thường cần người có chuyên môn điện — sai sót ở bước chọn hoặc đấu nối MCB có thể khiến thiết bị bảo vệ không hoạt động đúng lúc cần thiết.

Đặc tuyến B, C, D nên chọn loại nào cho gia đình?

Với mạch chiếu sáng và ổ cắm thông thường trong nhà, đặc tuyến B hoặc C đều dùng được, nhưng C phổ biến hơn vì nhà nào cũng có ít nhiều tải cảm ứng (quạt, tủ lạnh, máy giặt, điều hòa). Chỉ cần cân nhắc D khi mạch đó cấp điện riêng cho thiết bị có dòng khởi động rất lớn, ví dụ máy bơm công suất lớn hoặc động cơ.

Kết luận

MCB không phải một hộp đen bí ẩn — bên trong nó chỉ là sự kết hợp của thanh lưỡng kim (bảo vệ quá tải) và cuộn dây điện từ (bảo vệ ngắn mạch), cùng buồng dập hồ quang để cắt dòng an toàn. Nắm được cơ chế này, bạn sẽ hiểu ngay vì sao MCB nhảy trong từng tình huống cụ thể, thay vì chỉ đóng lại và hy vọng nó không nhảy nữa. Khi chọn MCB, hai thứ cần nhìn trước tiên luôn là dòng định mức và đặc tuyến tác động — hai thông số này quyết định MCB có bảo vệ đúng cho tải của bạn hay không.
