ELCB là gì? Cấu tạo và nguyên lý hoạt động aptomat chống giật

Nhiều người nghĩ ELCB là 1 dòng thiết bị hoàn toàn khác biệt so với MCCB — thực ra không phải vậy. ELCB là gì, và tại sao nói nó “thực chất là MCCB gắn thêm cảm biến” lại đúng cả về mặt catalog lẫn kích thước vật lý? Bài này giải thích rõ, kèm bằng chứng từ chính tài liệu kỹ thuật của nhà sản xuất.

ELCB là gì, dùng để làm gì

ELCB (Earth Leakage Circuit Breaker) là thiết bị đóng cắt kết hợp bảo vệ quá tải, ngắn mạch và dòng rò trong cùng 1 thân vỏ khối lớn, dùng cho tủ điện công nghiệp và các mạch công suất lớn — tương tự vai trò của RCBO nhưng ở quy mô dòng điện lớn hơn nhiều, thường dùng chung với MCCB thay vì MCB.

ELCB có phải một loại CB riêng biệt không

Không. Đây là điểm quan trọng nhất cần nắm: ELCB thực chất là MCCB (hoặc đôi khi là MCB) được gắn thêm bộ cảm biến dòng rò, chứ không phải 1 công nghệ đóng cắt khác biệt. Loại này vừa bảo vệ ngắn mạch, vừa bảo vệ quá tải, vừa bảo vệ dòng rò — tức là gộp cả 3 chức năng bảo vệ vào 1 thiết bị duy nhất.

Đây không chỉ là khẳng định lý thuyết suông — nhiều nhà sản xuất công bố rõ trong tài liệu kỹ thuật rằng ELCB và MCCB dùng chung kích thước khung (frame size). Nói cách khác, cùng 1 frame 100AF, bạn có thể chọn phiên bản MCCB thuần hoặc phiên bản ELCB tích hợp thêm cảm biến dòng rò, vỏ ngoài kích thước hoàn toàn giống nhau.

Tôi hay gặp tình huống người mua tủ điện tưởng ELCB là thiết bị “cao cấp hơn” MCCB theo nghĩa công nghệ khác biệt, dẫn tới so sánh giá không đúng bản chất — thực ra chênh lệch giá giữa 2 loại chủ yếu đến từ chi phí thêm mạch cảm biến, không phải vì ELCB dùng công nghệ đóng cắt tiên tiến hơn.

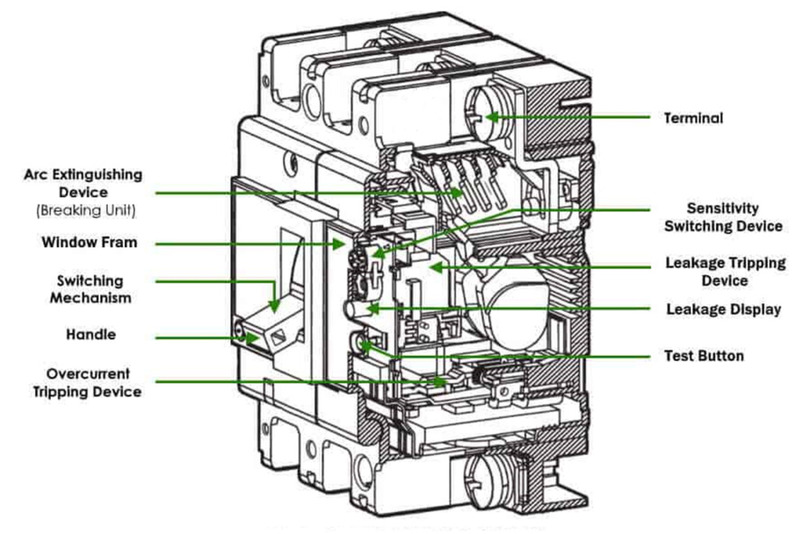

Cấu tạo chi tiết

Phần MCCB tích hợp bên trong

Phần này hoạt động đúng như đã mô tả trong bài MCCB là gì? Cấu tạo và nguyên lý hoạt động của MCCB — vẫn dùng cơ chế nhiệt-từ, vẫn có buồng dập hồ quang, vẫn có cơ cấu chỉnh dòng (adjustable trip) tùy dòng sản phẩm. Nếu bạn chưa nắm phần này, nên đọc qua bài đó trước vì phần lớn nền tảng kỹ thuật của ELCB xây trên đó.

Bộ cảm biến dòng rò (rated sensitive current)

Bổ sung thêm cho phần MCCB là 1 mạch từ và mạch điện tử cảm biến dòng rò — về nguyên lý giống hệt phần đã giải thích trong bài RCBO là gì? Cấu tạo, nguyên lý và cách phân biệt với RCCB, chỉ khác ở quy mô dòng điện xử lý. Nhiều dòng ELCB trên thị trường có nhiều mã dòng rò tác động khác nhau: 15mA, 30mA, 50mA, 100mA, và cả loại đa cấp có thể chọn giữa nhiều mức (ví dụ 100/300/500/1000mA) tùy ứng dụng.

Nguyên lý hoạt động

Cơ chế cân bằng dòng điện — giống RCBO nhưng ở quy mô công nghiệp

Nguyên lý vật lý không đổi so với RCBO: so sánh từ thông sinh ra bởi dòng điện dây pha và dây trung tính đi qua cùng 1 mạch từ. Khi 2 dòng bằng nhau, từ thông tổng bằng 0, mạch điện tử không tác động. Khi có chênh lệch dòng do rò điện, từ thông tổng khác 0, sinh ra điện áp cảm ứng đủ lớn để mạch điện tử kích hoạt cơ cấu cắt. Khác biệt duy nhất với RCBO là quy mô dòng điện và dòng cắt ngắn mạch mà ELCB phải chịu đựng lớn hơn nhiều, phù hợp vị trí gần nguồn hơn trong hệ thống điện.

Ý nghĩa nút TEST và vì sao không nhảy khi test là dấu hiệu đáng lo

Cũng như RCBO, nút TEST trên ELCB tạo ra 1 dòng rò nhân tạo để kiểm tra mạch cảm biến còn hoạt động hay không — nó không kiểm tra phần MCCB. Nếu nhấn TEST mà ELCB không nhảy, đây KHÔNG phải dấu hiệu tốt như nhiều người lầm tưởng (“chắc mạch ổn định nên không nhảy”) — ngược lại, đây là cảnh báo mạch cảm biến dòng rò đã hỏng hoặc mất tác dụng, trong khi phần MCCB vẫn đóng/cắt bình thường khiến người dùng không nhận ra sự cố cho tới khi có rò điện thật xảy ra.

Phân loại thông dụng

Phân loại theo dòng rò tác động (15mA, 30mA, 50mA, 100mA…)

Nhiều nhà sản xuất mã hóa các mức dòng rò này bằng ký tự riêng trong tên hàng sản phẩm để dễ phân biệt khi đặt hàng, trong đó có cả mã riêng dành cho loại có thể chọn nhiều mức (changeover type), cho phép người lắp đặt tự điều chỉnh mức dòng rò tác động phù hợp với yêu cầu thực tế của công trình mà không cần đặt hàng riêng từng mức cố định.

Loại bảo vệ đường dây và bảo vệ động cơ

Giống MCCB, ELCB cũng chia theo mục đích: loại bảo vệ đường dây (line protection) có dải dòng rộng từ 3A tới 800A dùng cho mạch phân phối chung, và loại bảo vệ động cơ (motor protection) từ 0.7A tới 225A với đặc tuyến phù hợp dòng khởi động của động cơ, tránh nhảy nhầm lúc khởi động.

Các thông số kỹ thuật cần biết khi chọn ELCB

Dưới đây là thông số thực tế của một dòng ELCB phổ biến trên thị trường:

Thông số	Giá trị
Frame size (AF)	32, 50, 63, 100, 125, 160, 250, 400, 630, 800 — giống hệt các frame MCCB tiêu chuẩn cùng dòng sản phẩm
Số cực	2P, 3P, 4P
Dòng điện định mức	3A đến 800A (loại bảo vệ đường dây)
Dòng cắt định mức Icu (440V AC)	1.5kA đến 70kA, tùy frame size và cấp breaking capacity
Dòng rò tác động	15mA, 30mA, 50mA, 100mA, hoặc đa cấp (100-1000mA tùy loại)
Tiêu chuẩn áp dụng	IEC 60947-2, EN 60947-2, GB 14048.2, JIS C 8201-2-1/2-2
Model bảo vệ	G (đường dây, 3-800A) / M (động cơ, 0.7-225A)

Ngoài dòng ELCB tích hợp, nhiều nhà sản xuất còn có dòng relay bảo vệ dòng rò rời dùng khi cần lắp cảm biến dòng rò tách biệt khỏi thân CB, ví dụ khi CB đã có sẵn nhưng cần bổ sung thêm lớp bảo vệ dòng rò sau này mà không thay cả thiết bị.

Lỗi thường gặp khi vận hành ELCB và cách xử lý

Vì ELCB gộp 3 chức năng bảo vệ trong 1 thiết bị, việc xác định đúng nguyên nhân khi nó tác động cũng phức tạp hơn MCCB hay RCCB thuần. Dưới đây là các tình huống thực tế hay gặp:

Hiện tượng	Nguyên nhân thường gặp	Cách xử lý
ELCB nhảy ngay khi vừa đóng điện, chưa cấp cho thiết bị nào	Lỗi đấu dây trung tính bị chạm chung với mạch khác, hoặc rò điện ngay trong tủ điện	Kiểm tra đấu nối dây trung tính trước, tách riêng từng mạch để xác định điểm rò
ELCB nhảy chậm sau vài phút vận hành	Quá tải thật — dòng tải vượt dòng định mức đã chỉnh	Kiểm tra tổng công suất tải, đối chiếu với dòng đã chỉnh trên ELCB
ELCB nhảy tức thời kèm tiếng nổ nhỏ	Ngắn mạch trong mạch động lực	Ngắt toàn bộ tải, kiểm tra cách điện dây dẫn trước khi đóng lại
Nhấn TEST không nhảy	Mạch cảm biến dòng rò đã hỏng (xem FAQ bên dưới)	Kiểm tra hoặc thay thế thiết bị, không tiếp tục vận hành coi như bình thường

Một điểm dễ gây nhầm lẫn khi khắc phục sự cố: vì ELCB tích hợp 3 lớp bảo vệ trong 1 cơ cấu cắt duy nhất, bản thân thiết bị không cho biết nó vừa cắt vì lý do nào trong 3 lý do đó — trừ khi model có đèn báo trạng thái riêng cho từng loại sự cố. Vì vậy quy trình loại trừ (test dòng rò trước, rồi mới kiểm tra tải) luôn hiệu quả hơn đoán mò.

FAQ — Câu hỏi thường gặp

Thử nút Test trên ELCB không nhảy là bị làm sao?

Đây là dấu hiệu đáng lo, không phải bình thường. Mạch cảm biến dòng rò bên trong có thể đã hỏng, dù phần MCCB (đóng/cắt quá tải, ngắn mạch) vẫn hoạt động đúng nên bề ngoài ELCB trông vẫn “bình thường”. Nên kiểm tra hoặc thay thế thiết bị càng sớm càng tốt, vì lúc này ELCB chỉ còn bảo vệ được quá tải/ngắn mạch, mất hoàn toàn chức năng chống dòng rò.

ELCB có thay thế được cho MCCB thông thường không?

Có, vì ELCB vốn đã bao gồm đầy đủ chức năng của MCCB cộng thêm chống dòng rò — xét về bảo vệ quá tải/ngắn mạch, ELCB làm được mọi việc MCCB làm được. Điều cần cân nhắc là chi phí (ELCB thường đắt hơn MCCB cùng frame do có thêm mạch cảm biến) và việc bảo trì/kiểm tra định kỳ nút TEST mà MCCB thuần không cần.

ELCB khác RCBO ở điểm nào?

Về nguyên lý, không khác gì nhau — cả 2 đều là “CB bảo vệ dòng + cảm biến dòng rò tích hợp”. Khác biệt chủ yếu ở quy mô: RCBO dựa trên nền MCB (dân dụng, dòng nhỏ), còn ELCB dựa trên nền MCCB (công nghiệp, dòng lớn, có thể chỉnh dòng). Xem chi tiết thêm ở bài RCBO đã link phía trên.

Vì sao ELCB và MCCB có cùng kích thước khung (frame size)?

Vì nhà sản xuất thiết kế phần mạch cảm biến dòng rò để lắp vừa trong cùng 1 khung vỏ đúc của MCCB, không phải thiết kế lại toàn bộ thân vỏ. Điều này giúp người lắp đặt dễ dàng thay thế qua lại giữa 2 loại mà không phải thay đổi kích thước lỗ khoét hay bố trí tủ điện.

Nên chọn dòng rò bao nhiêu cho ELCB tủ điện tổng?

Với tủ điện tổng công nghiệp, mức dòng rò cao hơn (100mA trở lên, hoặc loại đa cấp) thường được ưu tiên hơn 15-30mA, vì mục tiêu chính ở vị trí này là chống cháy nổ do rò điện lớn trên toàn hệ thống, không phải bảo vệ trực tiếp cho người tiếp xúc — việc bảo vệ người nên đặt ở các ELCB/RCBO nhánh nhỏ với dòng rò 30mA gần khu vực người dùng tiếp xúc trực tiếp hơn.

Lắp ELCB có cần thay đổi thiết kế tủ điện không?

Nếu tủ điện đang dùng MCCB cùng hãng và cùng frame size, gần như không cần thay đổi gì — nhờ đặc điểm dùng chung kích thước khung đã nói ở trên, ELCB có thể lắp thay thế trực tiếp vào đúng vị trí MCCB cũ mà không cần khoét lại lỗ hay thiết kế lại thanh cái đấu nối. Đây là lợi thế thực tế lớn khi nâng cấp tủ điện cũ để bổ sung bảo vệ dòng rò mà không muốn làm lại toàn bộ tủ.

Kết luận

ELCB không phải một bí ẩn công nghệ nào cả — nó chính xác là MCCB được gắn thêm cảm biến dòng rò, dùng chung khung vỏ, chung nguyên lý bảo vệ quá tải/ngắn mạch, chỉ khác ở chỗ có thêm 1 lớp bảo vệ dòng rò dựa trên cơ chế cân bằng dòng điện. Nắm được điều này, việc chọn ELCB sẽ đơn giản như chọn MCCB — cộng thêm việc chọn đúng mức dòng rò tác động cho từng vị trí lắp đặt.
