RCCB là gì? Chức năng và nguyên lý hoạt động chống dòng rò
Có 1 sai lầm lắp đặt khá phổ biến: mua RCCB về gắn vào tủ điện, đinh ninh rằng thiết bị này đã bảo vệ đầy đủ như mọi CB khác — rồi bất ngờ khi biết nó không hề bảo vệ được ngắn mạch. RCCB là gì, tại sao nó “thiếu” một chức năng quan trọng như vậy, và điều đó có ý nghĩa gì khi lắp đặt thực tế? Bài này giải thích rõ, tránh đúng cái bẫy lắp đặt mà nhiều người mới gặp phải.
RCCB là gì, dùng để làm gì
RCCB (Residual Current Circuit Breaker) là thiết bị chống dòng rò thuần — chức năng duy nhất của nó là phát hiện dòng điện thất thoát (dòng rò) xuống đất hoặc qua người, rồi tự động ngắt mạch điện để đảm bảo an toàn. Khác với MCB hay MCCB, RCCB hoàn toàn không có cơ chế bảo vệ quá tải hay ngắn mạch bên trong.
RCCB “thuần” nghĩa là gì — điểm khác biệt với RCBO và ELCB
Chữ “thuần” ở đây rất quan trọng. Trong bài RCBO là gì? Cấu tạo, nguyên lý và cách phân biệt với RCCB, chúng tôi đã giải thích RCBO là MCB tích hợp thêm cảm biến dòng rò — tức là RCBO tự đủ 2 lớp bảo vệ. RCCB thì khác hẳn: nó chỉ có đúng 1 lớp bảo vệ duy nhất là chống dòng rò, hoàn toàn không có phần MCB/MCCB đi kèm bên trong.
Nói cách khác, nếu RCBO và ELCB là “gói combo 2 trong 1”, thì RCCB chỉ là “món lẻ” — rất hiệu quả cho đúng công việc của nó, nhưng không thể đứng một mình gánh hết mọi loại sự cố có thể xảy ra trên 1 mạch điện.

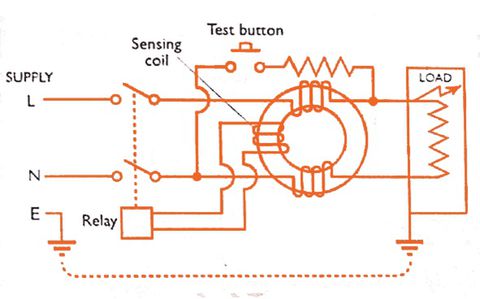

Cấu tạo và nguyên lý hoạt động
Mạch từ cân bằng dòng điện (không có phần MCB/MCCB bên trong)
RCCB dùng đúng nguyên lý cân bằng dòng điện đã giải thích chi tiết ở bài RCBO — so sánh từ thông sinh ra bởi dòng điện dây pha và dây trung tính đi qua cùng 1 mạch từ, phát hiện chênh lệch khi có rò điện. Điểm khác biệt cấu tạo duy nhất so với RCBO là RCCB không có thanh lưỡng kim, không có cuộn dây điện từ bảo vệ ngắn mạch, không có buồng dập hồ quang cỡ lớn — toàn bộ thân thiết bị chỉ tập trung cho đúng 1 nhiệm vụ cảm biến và cắt dòng khi rò điện.
Vì sao RCCB không tự ngắt khi bị chập mạch (ngắn mạch)
Vì mạch từ cân bằng dòng điện chỉ so sánh chênh lệch giữa dòng đi vào và dòng đi ra — khi ngắn mạch xảy ra, dòng điện tăng vọt nhưng vẫn đi vào và đi ra cân bằng nhau qua cả 2 dây (trừ khi ngắn mạch đó đồng thời gây rò xuống đất). Vì vậy về nguyên lý, RCCB hoàn toàn “mù” trước sự cố ngắn mạch thuần túy — nó chỉ phản ứng khi có thất thoát dòng điện ra ngoài mạch, không phản ứng khi dòng chỉ tăng cao bên trong mạch kín.
RCCB luôn cần thiết bị đi kèm
Phối hợp RCCB với MCB hoặc MCCB
Chính vì lỗ hổng bảo vệ ngắn mạch/quá tải, RCCB bắt buộc phải lắp cùng 1 thiết bị bảo vệ dòng khác — thường là MCB cho mạch dân dụng hoặc MCCB cho mạch công suất lớn hơn — đặt phía trước hoặc phía sau RCCB trên cùng 1 mạch. Cách phối hợp phổ biến nhất là đặt RCCB ở đầu mạch nhánh, sau đó các MCB riêng cho từng thiết bị/khu vực đặt tiếp theo.
Hậu quả nếu chỉ lắp RCCB mà không có bảo vệ quá dòng
Nếu 1 mạch chỉ có RCCB mà không có MCB/MCCB đi kèm, khi xảy ra ngắn mạch hoặc quá tải, sẽ không có gì ngắt dòng điện kịp thời — dây dẫn có thể quá nhiệt, gây cháy, trước khi bất kỳ thiết bị bảo vệ nào phản ứng. Đây chính là lý do quy chuẩn lắp đặt điện luôn yêu cầu RCCB phải đi cùng thiết bị bảo vệ quá dòng, không bao giờ được lắp đơn độc.
Ví dụ cụ thể: giả sử 1 mạch cấp điện cho máy bơm nước chỉ lắp RCCB 30mA mà không có MCB đi kèm. Nếu động cơ máy bơm bị kẹt cơ khí gây quá tải kéo dài, dòng điện tăng cao dần làm nóng dây dẫn — nhưng vì dòng đi vào và đi ra động cơ vẫn cân bằng (không có rò điện), RCCB hoàn toàn không phản ứng. Dây dẫn có thể cháy trước khi bất kỳ ai nhận ra sự cố, trong khi nếu có MCB đi kèm, dòng quá tải này đã bị cắt từ sớm.
Phân loại và cách chọn
Phân loại theo dòng rò tác động (10, 30, 100, 300mA)
RCCB có dải dòng rò tác động rộng hơn RCBO 1 chút, thêm cả mức 10mA cho các ứng dụng cần độ nhạy rất cao (ví dụ khu vực y tế, phòng thí nghiệm). Nguyên tắc chọn vẫn tương tự: 10-30mA cho bảo vệ trực tiếp con người, 100-300mA cho bảo vệ chống cháy ở mạch tổng.
Lắp RCCB tổng hay rẽ nhánh tốt hơn
Cả 2 cách đều có ưu nhược điểm riêng. Lắp RCCB ở mạch tổng bảo vệ toàn bộ hệ thống bằng 1 thiết bị duy nhất, chi phí thấp hơn, nhưng khi có sự cố rò điện ở bất kỳ nhánh nào, toàn bộ hệ thống mất điện — gây bất tiện lớn, đặc biệt với các thiết bị cần chạy liên tục như tủ lạnh, máy chủ. Lắp RCCB riêng cho từng nhánh tốn chi phí hơn nhưng khoanh vùng sự cố tốt hơn nhiều — chỉ nhánh bị rò điện mất điện, các nhánh khác vẫn hoạt động bình thường.
Các thông số kỹ thuật cần biết khi chọn RCCB
Dưới đây là thông số thực tế của một dòng RCCB phổ biến trên thị trường:
| Thông số | Giá trị |
|---|---|
| Số cực | 2P, 4P |
| Dòng rò tác động (IΔn) | 10, 30, 100, 300 mA |
| Dòng điện định mức (In) | 16, 20, 25, 32, 40, 63, 80, 100 A |
| Dòng cắt định mức (Icn) | 6 kA hoặc 10 kA |
| Dòng cắt dòng rò định mức | 500A (16-40A) đến 1000A (100A) tùy dòng định mức |
| Tiêu chuẩn áp dụng | IEC/EN 61008-1 |
| Bảo vệ quá tải/ngắn mạch | KHÔNG có — bắt buộc lắp kèm MCB/MCCB |
Nhận biết RCCB đã lắp đặt sai cách
Vì RCCB không tự “báo” rằng nó đang thiếu bảo vệ quá dòng, việc kiểm tra bằng mắt hoặc qua vài dấu hiệu thực tế rất quan trọng trước khi đưa hệ thống vào vận hành:
| Dấu hiệu | Ý nghĩa | Cần làm gì |
|---|---|---|
| Trong tủ điện chỉ có 1 RCCB, không thấy MCB/MCCB nào khác trên cùng mạch | Mạch đang thiếu bảo vệ quá tải/ngắn mạch | Bổ sung ngay MCB/MCCB phù hợp dòng tải trước khi đưa vào sử dụng |
| Nhãn thiết bị ghi “RCCB” hoặc chỉ có ký hiệu dòng rò, không có ký hiệu đặc tuyến B/C/D | Xác nhận đây là RCCB thuần, không phải RCBO | Kiểm tra lại toàn bộ sơ đồ mạch để chắc chắn có thiết bị bảo vệ quá dòng đi kèm |
| Dây dẫn nóng bất thường dù RCCB không nhảy | Có thể đang quá tải mà không thiết bị nào phát hiện | Ngắt điện ngay, kiểm tra tải và bổ sung bảo vệ quá dòng |
Tôi từng thấy không ít tủ điện dân dụng cũ chỉ lắp đúng 1 RCCB ở đầu vào rồi đấu thẳng ra các ổ cắm, không qua bất kỳ MCB nhánh nào — đây là kiểu lắp đặt thiếu an toàn dù nhìn bề ngoài “có vẻ” đã được bảo vệ vì đã có 1 thiết bị đóng cắt gắn sẵn.
FAQ — Câu hỏi thường gặp
Tại sao RCCB không tự ngắt khi bị chập mạch (ngắn mạch)?
Vì RCCB chỉ cảm biến chênh lệch dòng điện giữa dây pha và dây trung tính, không đo tổng độ lớn dòng điện. Khi ngắn mạch thuần túy (không kèm rò điện xuống đất), dòng đi vào và đi ra vẫn cân bằng dù giá trị rất lớn, nên mạch cảm biến của RCCB không phát hiện được sự cố này.
Lắp RCCB tổng hay rẽ nhánh tốt hơn?
Rẽ nhánh an toàn và tiện lợi hơn về lâu dài — khoanh vùng sự cố tốt, không làm mất điện toàn bộ khi chỉ 1 khu vực có vấn đề. RCCB tổng chỉ phù hợp khi ngân sách hạn chế hoặc công trình quy mô nhỏ không cần phân vùng chi tiết.
RCCB có thể dùng thay RCBO không?
Không nên dùng đơn độc thay thế — RCCB thiếu hẳn chức năng bảo vệ quá tải/ngắn mạch mà RCBO có sẵn. Nếu muốn dùng RCCB thay vị trí của RCBO, bắt buộc phải lắp thêm 1 MCB riêng đi kèm, về bản chất tổng thể vẫn cần đủ 2 lớp bảo vệ như RCBO cung cấp trong 1 thiết bị.
Dòng cắt dòng rò định mức (rated residual breaking capacity) là gì?
Đây là khả năng chịu đựng dòng điện tại thời điểm cắt do sự cố rò điện lớn, khác với dòng cắt định mức (Icn) vốn dùng cho sự cố ngắn mạch. Với dòng RCCB tiêu chuẩn, giá trị này dao động từ 500A đến 1000A tùy theo dòng điện định mức của thiết bị — thông số này ít được để ý nhưng quan trọng khi tính toán độ tin cậy bảo vệ cho các hệ thống công suất lớn.
RCCB có cần bảo trì như RCBO không?
Có, cùng nguyên tắc: nhấn nút TEST định kỳ hàng tháng để xác nhận mạch cảm biến còn hoạt động tốt. Vì RCCB chỉ có đúng 1 chức năng bảo vệ, nếu mạch cảm biến hỏng mà không phát hiện kịp, thiết bị gần như mất hoàn toàn tác dụng bảo vệ — khác với RCBO/ELCB vẫn còn lớp bảo vệ quá tải/ngắn mạch dự phòng.
Vì sao dùng RCCB riêng thay vì chỉ dùng RCBO cho mọi mạch?
Về mặt an toàn, RCBO gần như luôn là lựa chọn “đủ và gọn” hơn cho mạch nhánh nhỏ. Nhưng RCCB vẫn có chỗ đứng riêng trong thiết kế hệ thống lớn: khi cần 1 điểm chống dòng rò chung cho nhiều nhánh đã có sẵn MCB/MCCB riêng lẻ phía sau, dùng 1 RCCB duy nhất ở đầu mạch tổng sẽ tiết kiệm chi phí hơn nhiều so với thay từng MCB đó bằng RCBO. Đây là lý do các tủ điện công nghiệp lớn thường phối hợp cả 2: RCCB ở cấp cao hơn, RCBO hoặc ELCB ở các nhánh cần độ nhạy riêng.
Kết luận
RCCB là thiết bị chuyên biệt, làm đúng 1 việc rất tốt — phát hiện dòng rò — nhưng chính vì “thuần” như vậy nên nó không bao giờ được lắp đơn độc. Nhớ đúng 1 nguyên tắc: thấy RCCB trong tủ điện thì phải tìm xem MCB hoặc MCCB đi kèm nó ở đâu, vì thiếu phần đó đồng nghĩa mạch điện thiếu hẳn 1 lớp bảo vệ quan trọng dù bề ngoài trông vẫn có vẻ “đã có CB rồi”.
Nếu đang đứng trước lựa chọn giữa RCCB phối hợp thủ công với MCB, hay dùng luôn RCBO tích hợp sẵn cho gọn, hãy cân nhắc quy mô hệ thống trước khi quyết định — mạch nhỏ đơn lẻ thường hợp với RCBO hơn, còn hệ thống nhiều nhánh phức tạp thường tận dụng được lợi thế chi phí của RCCB đặt ở cấp bảo vệ chung.
